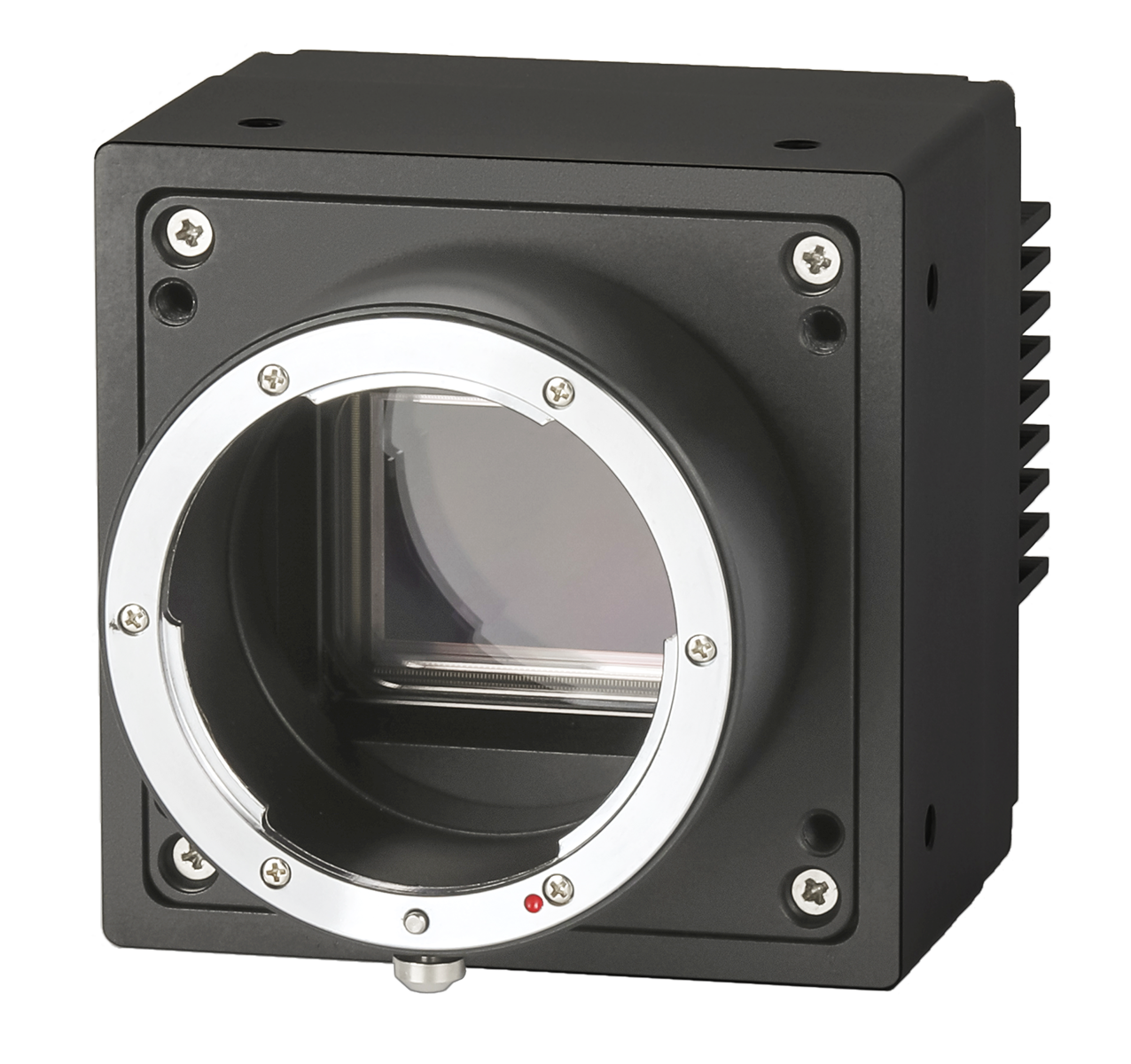

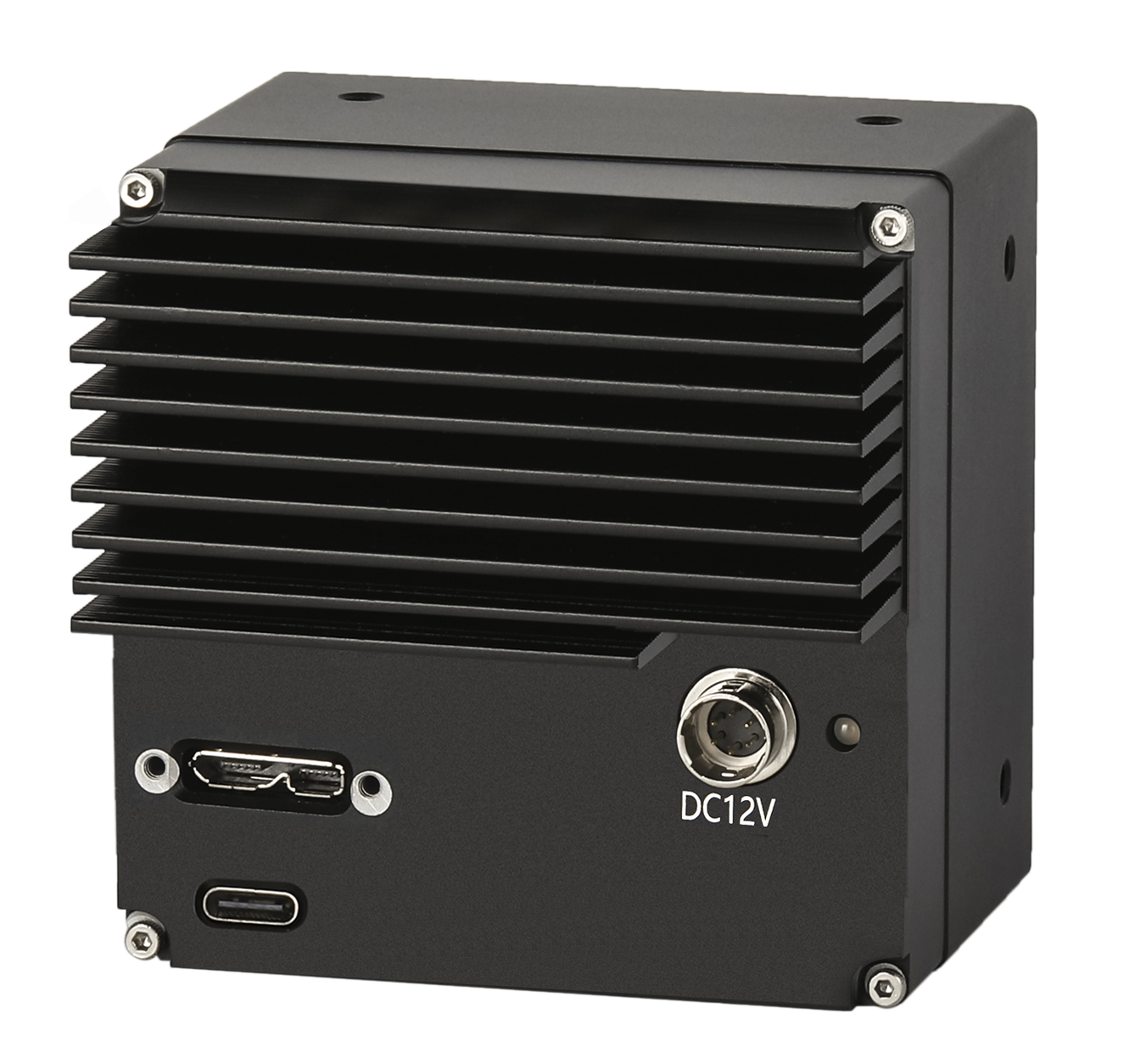

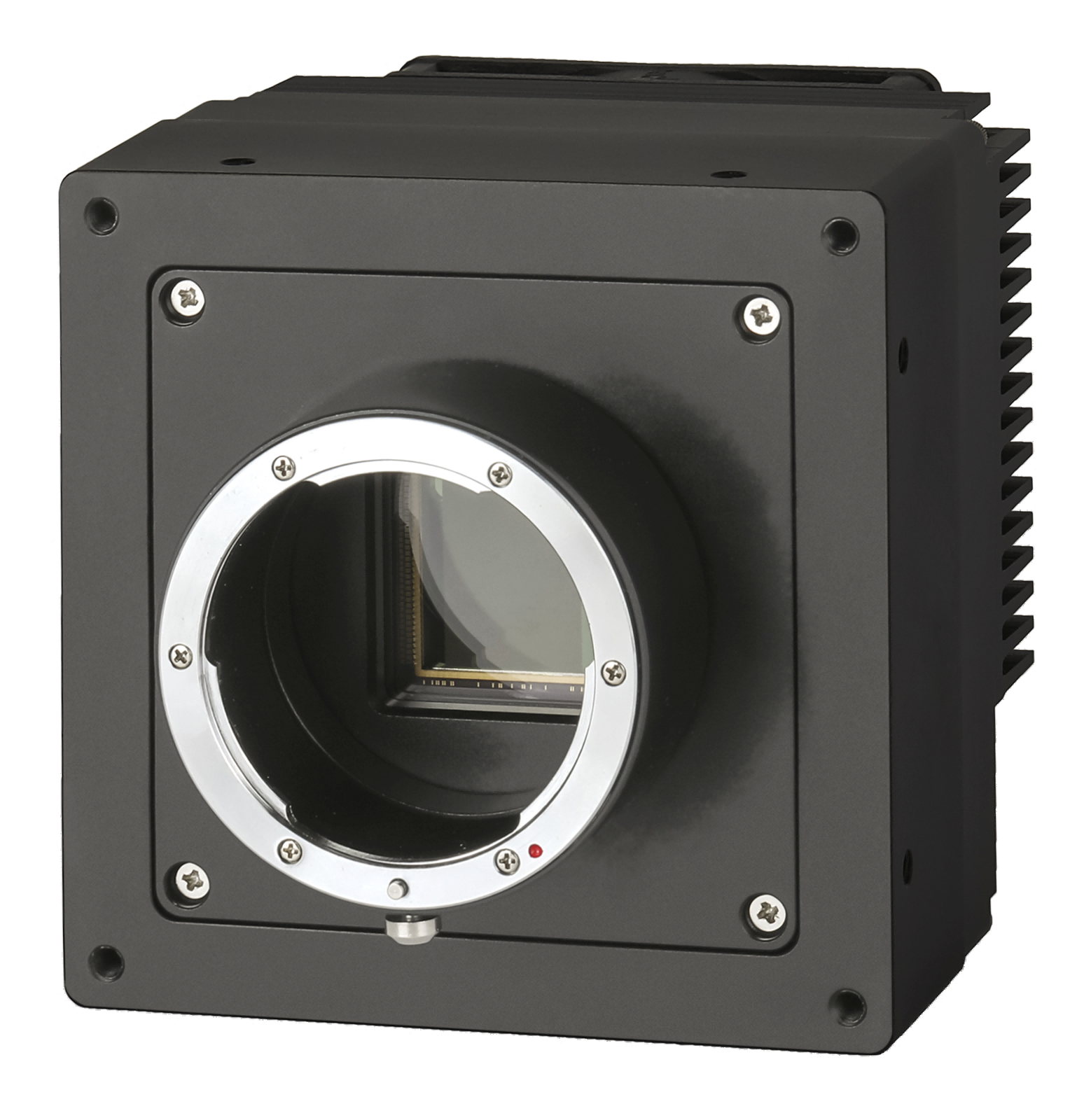

6500 万像素制冷工业相机(TTS65MU30-5M/C)

9344 * 7000 黑白 / 彩色 3.2μm * 3.2μm 5.32fps@8bit,2.55fps@12bit USB3.0 接口

main Features

主要特征

  • 采用全局快门 CMOS 传感器

  • 全分辨率最高帧率达 5fps

  • USB3.0 接口

  • 电子制冷(低于环境温度 20℃)

Application Field

应用领域

◎ 高精度机械测量

◎ FPD、3C 组件外观检测

◎ 晶圆表面检测

◎ 电子元器件视觉检测

◎ 天文观测、科学实验等

Product specification

产品规格

  • 型号
    TTS65MU30-5M/C
  • 名称
    6500万像素制冷工业相机
  • 传感器类型
    Global Shutter CMOS
  • 图像模式
    黑白 / 彩色
  • 光学尺寸
    37.36 mm
  • 分辨率
    9344 * 7000
  • 像素大小
    3.2μm * 3.2μm
  • 最大帧率
    5.32fps@8bit,2.55fps@12bit
  • 像素位宽
    8/12 bit
  • 动态范围
    ≥66 dB
  • 数据率
    350 MB/s
  • 触发模式
    外部触发 / 内部自由运行
  • 触发源
    外部 IO / 软件触发
  • 曝光控制
    时间设置 / 外部脉宽控制
  • 曝光时间
    22μs - 10s(步长:1μs)
  • 增益范围
    0-64dB(模拟增益)
    0.1-8.0x(数字增益)
  • 镜头接口
    M42/F Mount
  • 数据接口
    USB3.0
  • 电源接口
    Hirose HR10A-7R-6PB(Male)
  • 电源规格
    DC12V±10% 5.0A
  • 功耗
    TEC 打开:44.2W TEC 关闭:12.8W
  • 冷却方式
    电制冷(低于环境温度20℃)/ 风扇制冷
  • 外壳尺寸
    111.0mm(W) x 111.0mm(H) x 124.0mm(D)
  • 运行温度
    0-50℃
  • 储存温度
    -20-75℃
