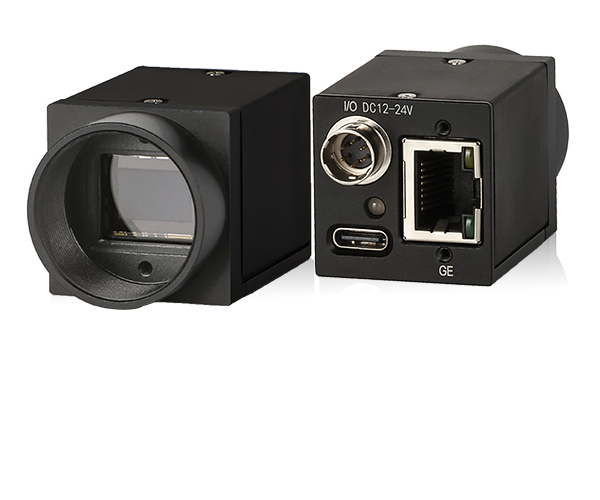

1200万像素工业面扫描相机(TS12MSGV-15M/C)

4096 * 3000 黑白 / 彩色 3.45μm * 3.45μm 10fps(15fps with SAccel™) GigE Vision接口

main Features

主要特征

  • 全局快门 CMOS 传感器

  • 最高分辨率可达 1200 万像素

  • 压缩模式下最高帧率 15fps

  • 兼容 GigE Vision V2.0 协议及 GenICam 标准

Application Field

应用领域

◎ 工业视觉定位

◎ 尺寸快速测量

◎ 各种工业场景表面检测

Product specification

产品规格

  • 型号
    TS12MSGV-15M/C
  • 名称
    1200万像素工业面扫描相机
  • 传感器类型
    Global Shutter CMOS
  • 图像模式
    黑白 / 彩色
  • 光学尺寸
    17.52 mm
  • 分辨率
    4096 * 3000
  • 像素大小
    3.45μm * 3.45μm
  • 最大帧率
    10fps(15fps with SAccel™)
  • 数据格式
    黑白相机:Mono8/10/10p/12/12p 彩色相机:Bayer8/10/10p/12/12p/RGB8/YUV422_8
  • 动态范围
    ≥71 dB
  • 数据率
    123 MB/s
  • 触发模式
    外部触发 / 内部自由运行
  • 触发源
    软件触发 / 外部 IO
  • 曝光控制
    时间设置 / 外部脉宽控制
  • 曝光时间
    1μs-10s(步长:1μs)
  • 增益范围
    0-24dB(模拟增益) 0.004-8.00x(数字增益)
  • 数据接口
    GigE Vision
  • 镜头接口
    C Mount
  • 电源接口
    Hirose HR10A-7R-6PB(Male)
  • 电源规格
    DC12-24V(±10%) 1A
  • 功耗
    3.6 W
  • 外壳尺寸
    29.0mm(W) x 29.0mm(H) x 43.59mm(D)(不含接圈)
  • 运行温度
    0-50℃
  • 储存温度
    -20-75℃
