线阵光度立体成像系统

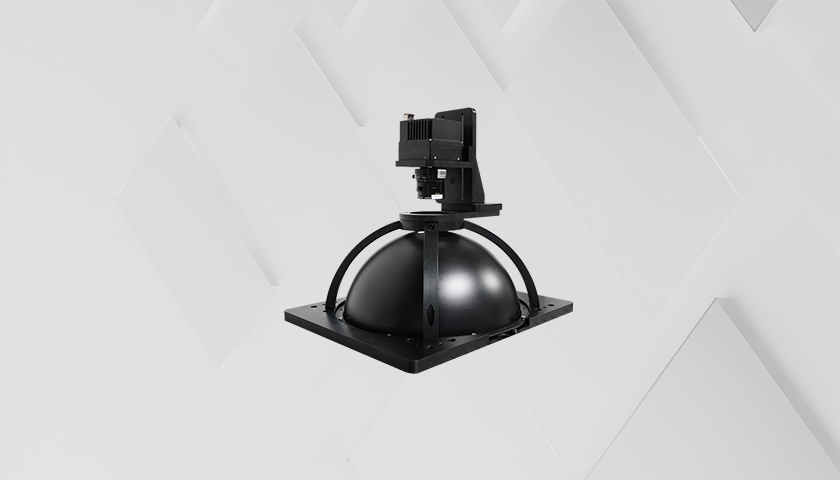

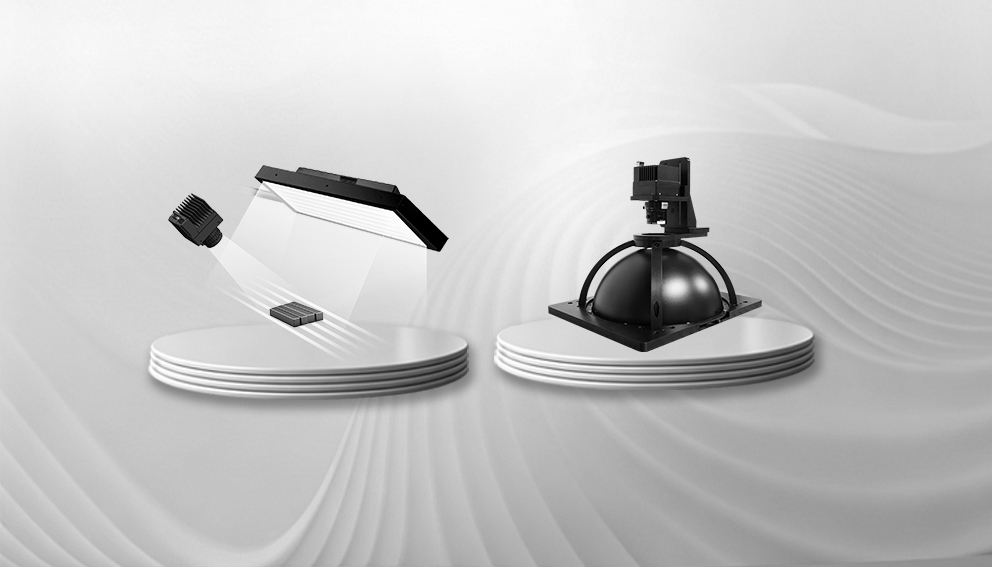

针对漫反射物体表面细微缺陷的特殊检测需求,埃科结合自研的光度立体算法和相机硬件,推出了光度立体成像系统。该视觉系统通过多角度打光的方式,能够采集物体在不同光照条件下的图像,并利用自研算法重建出被检测对象表面的三维形貌信息,从而精准揭示出瑕疵存在状态。目前共有三种类型的系统:基于穹顶光源线阵光度立体成像系统、基于条形光源线阵光度立体成像系统、基于环形光源面阵光度立体成像系统。

产品特征

  • 成像算法强大

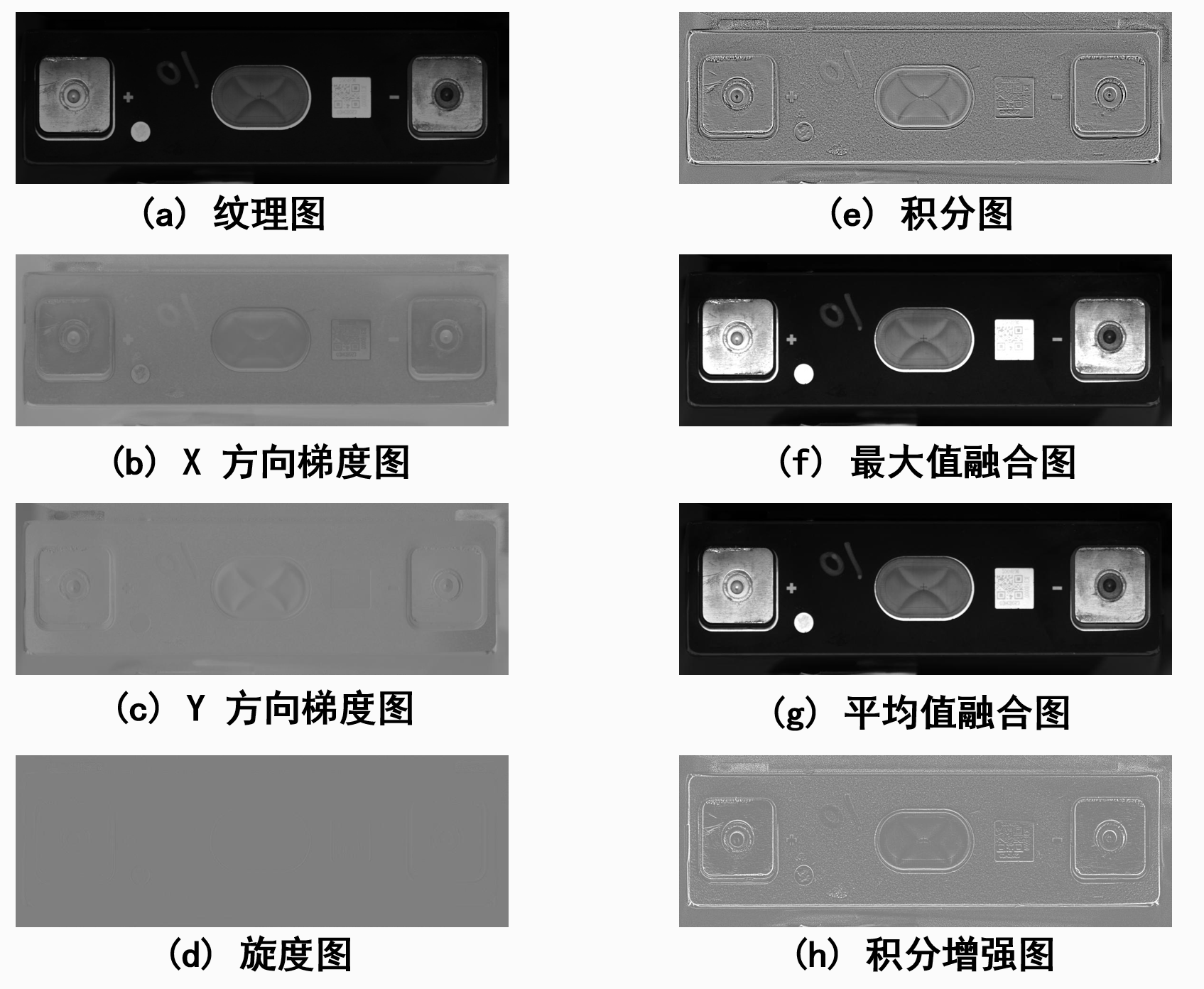

    系统预设十余种不同的算法结果图,每一种都专为捕捉特定的图像特征而设计,从各个角度精准呈现出物体表面的微小瑕疵;还支持用户根据具体的检测需求调整算法,从而输出定制化的图像,拓宽在不同应用场景中的适用性。


  • 图像处理流畅

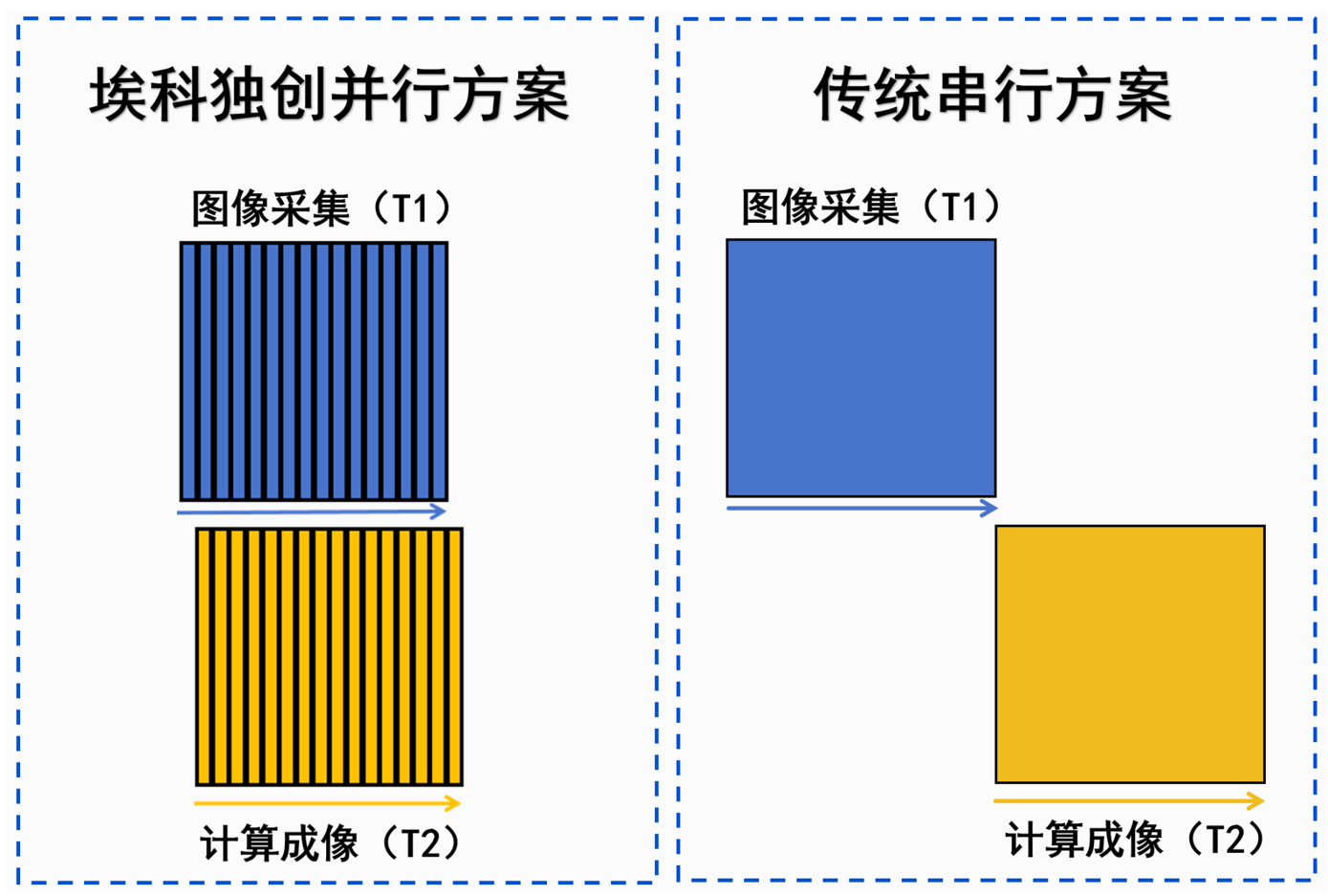

    相机内部集成埃科自研光度立体算法,对图像数据进行实时计算和分析,大幅减轻上位机的计算负担,保障了图像处理的速度和准确性,延迟低至微秒级,满足生产线上高速、连续的检测要求。


  • 光路设计丰富

    针对不同检测项目,埃科光度立体成像系统支持配置不同的光源方案,确保全方位呈现瑕疵形态。


  • 硬件性能卓越

    系统可搭配埃科自研的4K/8K线阵相机及900万像素面阵相机,线阵相机最高行频150kHz,面阵相机光度立体模式下最高帧率11.68fps,均采用万兆网接口输出数据,轻松应对在线高速检测。


  • 系统配置灵活

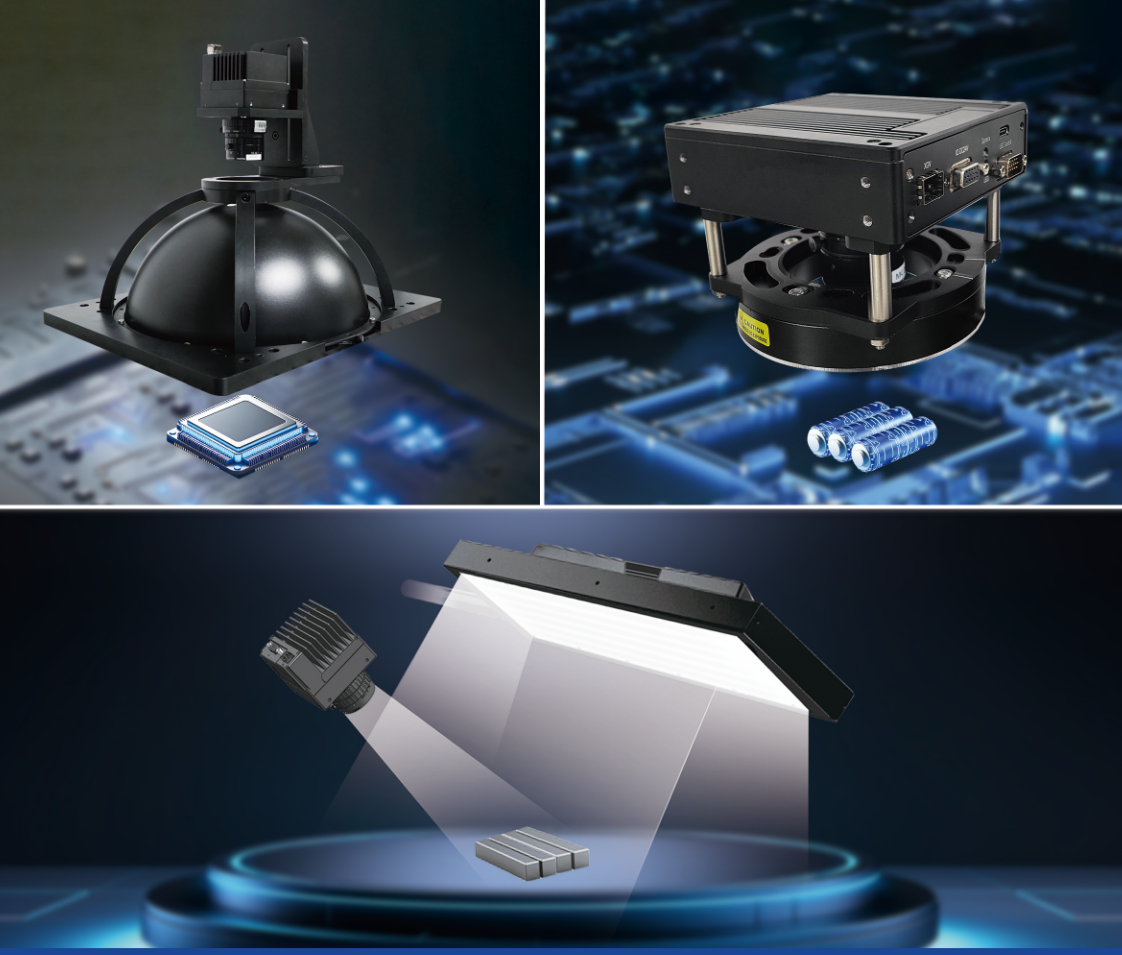

    埃科光度立体成像系统集相机、光源、控制器于一体,支持镜头选配,避免了传统视觉检测系统繁杂的组件搭配。


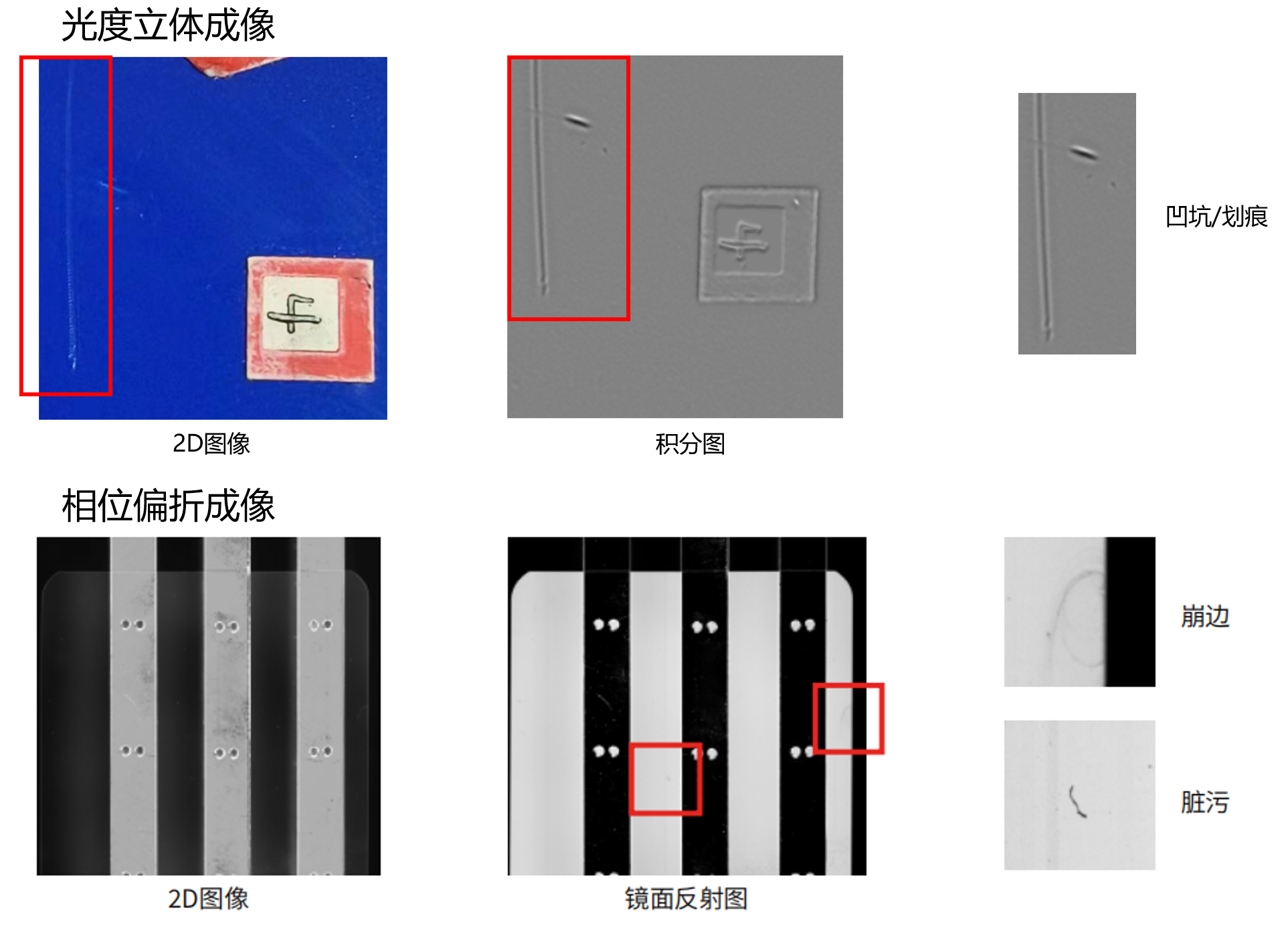

应用案例

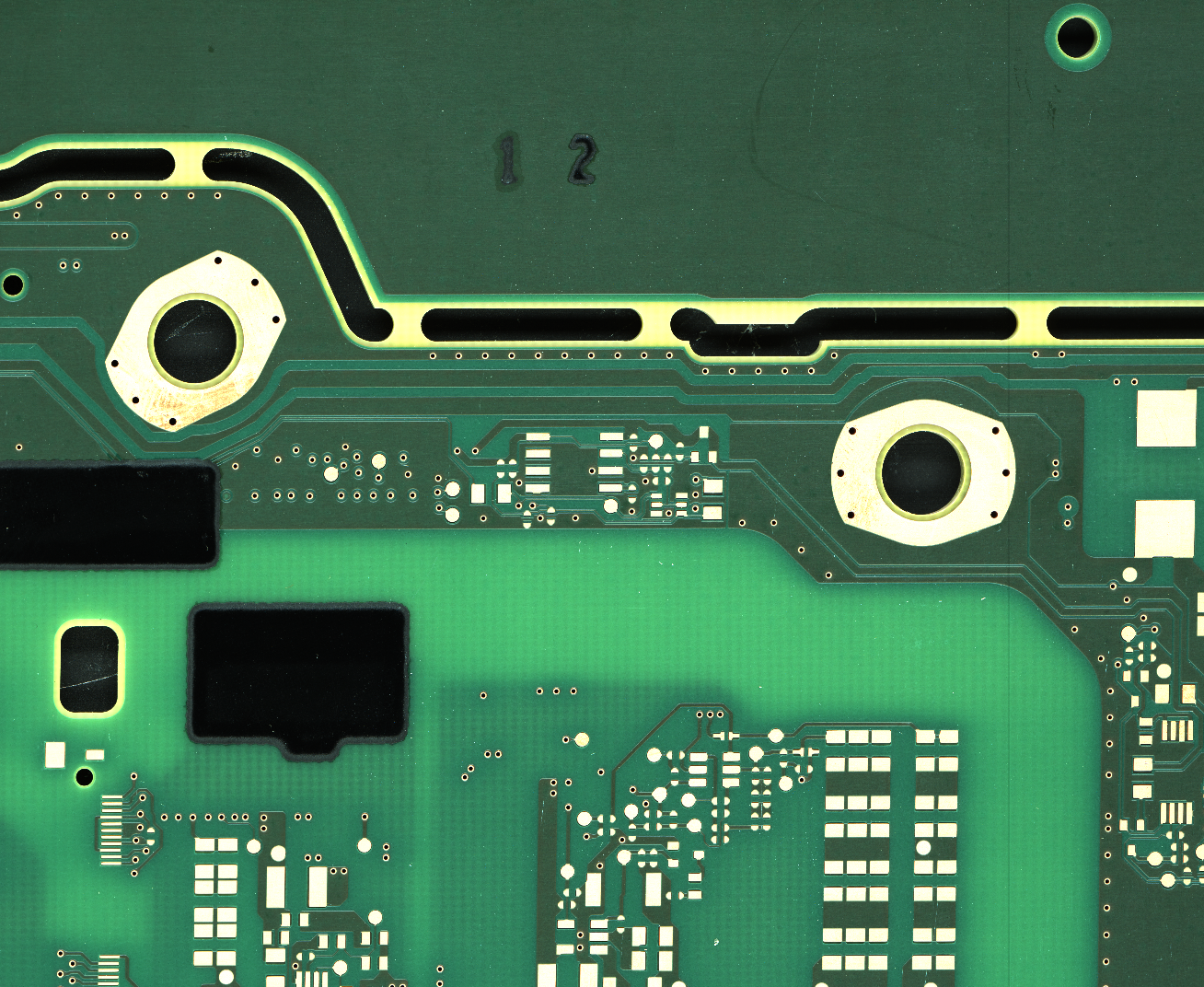

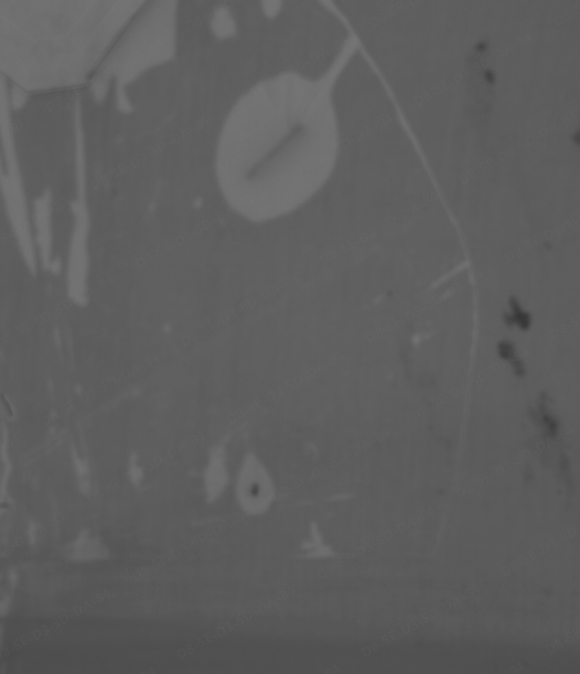

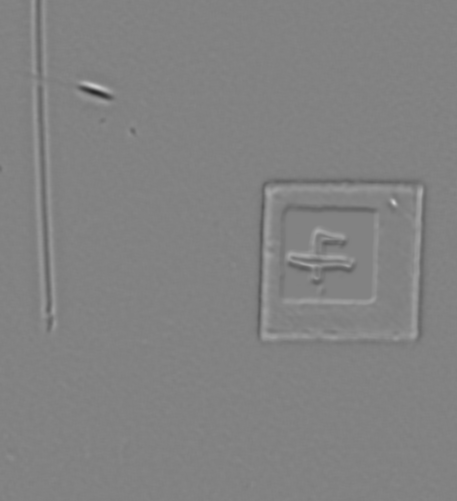

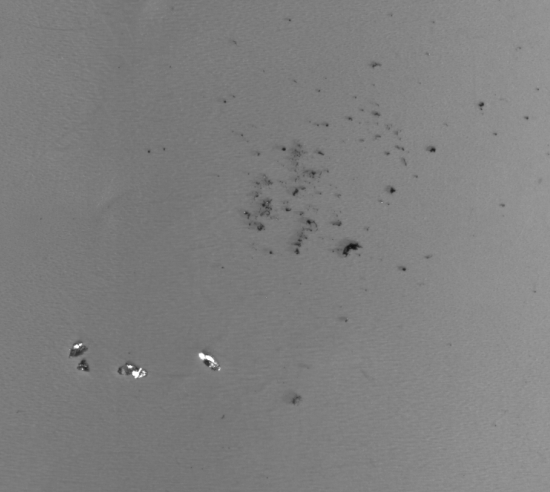

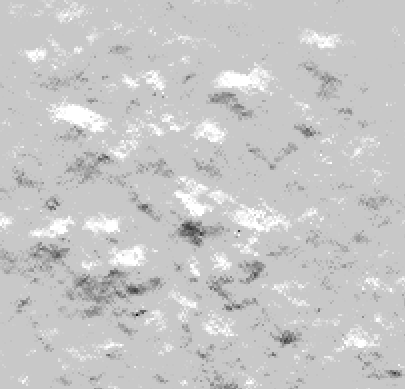

埃科光度立体成像系统专为检测漫反射物体表面的细微缺陷和凹凸变化而设计,是锂电池缺陷检测、金属表面瑕疵识别以及其他非镜面物体检测的理想选择。

产品规格

型号 SL4KXGV-75K-4SL8KXGV-150K-4
名称 4K线扫4分区光度立体相机8K线扫4分区光度立体相机
传感器类型 Global Shutter CMOS
图像模式 黑白
光学尺寸 28.67 mm57.34 mm
分辨率 4096*28192*1
像素大小 7μm * 7μm
最大行频 75K150KHz
像素位宽 8 bit
动态范围 ≥54.0 dB≥54.1 dB
数据率 307MB/s(光度立体模式614MB/s)1229MB/s
触发模式 外部触发 / 内部自由运行
触发源 外部IO / 软件触发
曝光控制 时间设置 / 外部脉宽控制
曝光时间 3.375μs - 63998.375μs(步长:0.0125μs)
增益范围 1/2/3/4/5/6/7/8x(模拟增益)
0.1-8.0(数字增益)
镜头接口 M42M72
数据接口 10GigE Vision(使用 SFP+)
电源接口 DB15接口
电源规格 DC12 - 24V(±10%)1.5A
相机功率 光口:10.4W / 电口:8.6WTBD
外壳尺寸 330mm(W) x 388mm(D) x348mm(H)相机:76mm(W) x 76mm(D) x 65.1mm(H)
系统:478mm(W) x 500mm(D) x441.77mm(H)
运行温度 0~55℃
储存温度 -20~75℃
输出图像类型 光度立体模式Gradient X、Gradient Y、Texture、Integration、Curl、average、max、enhance;普通模式输出原始图像

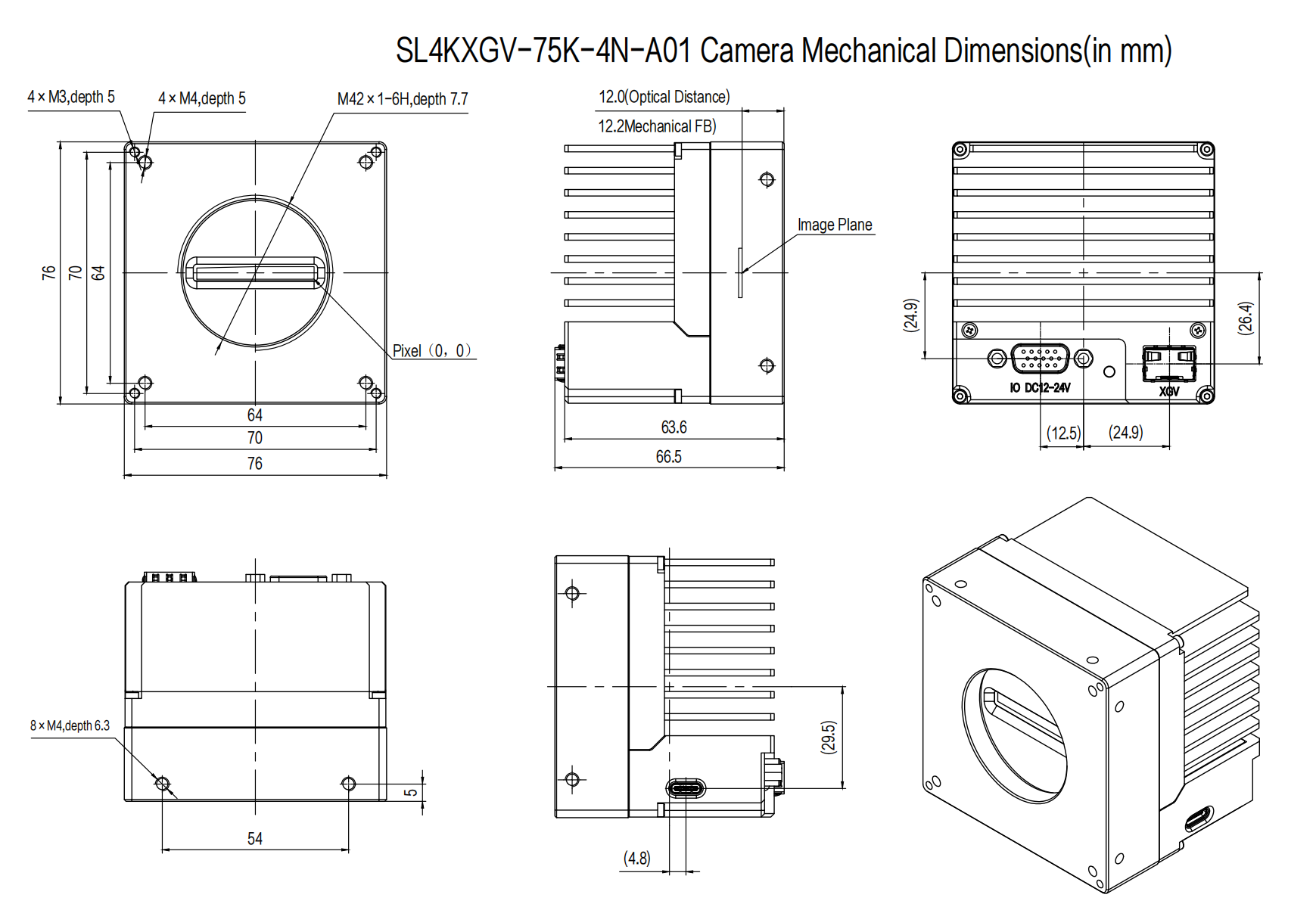

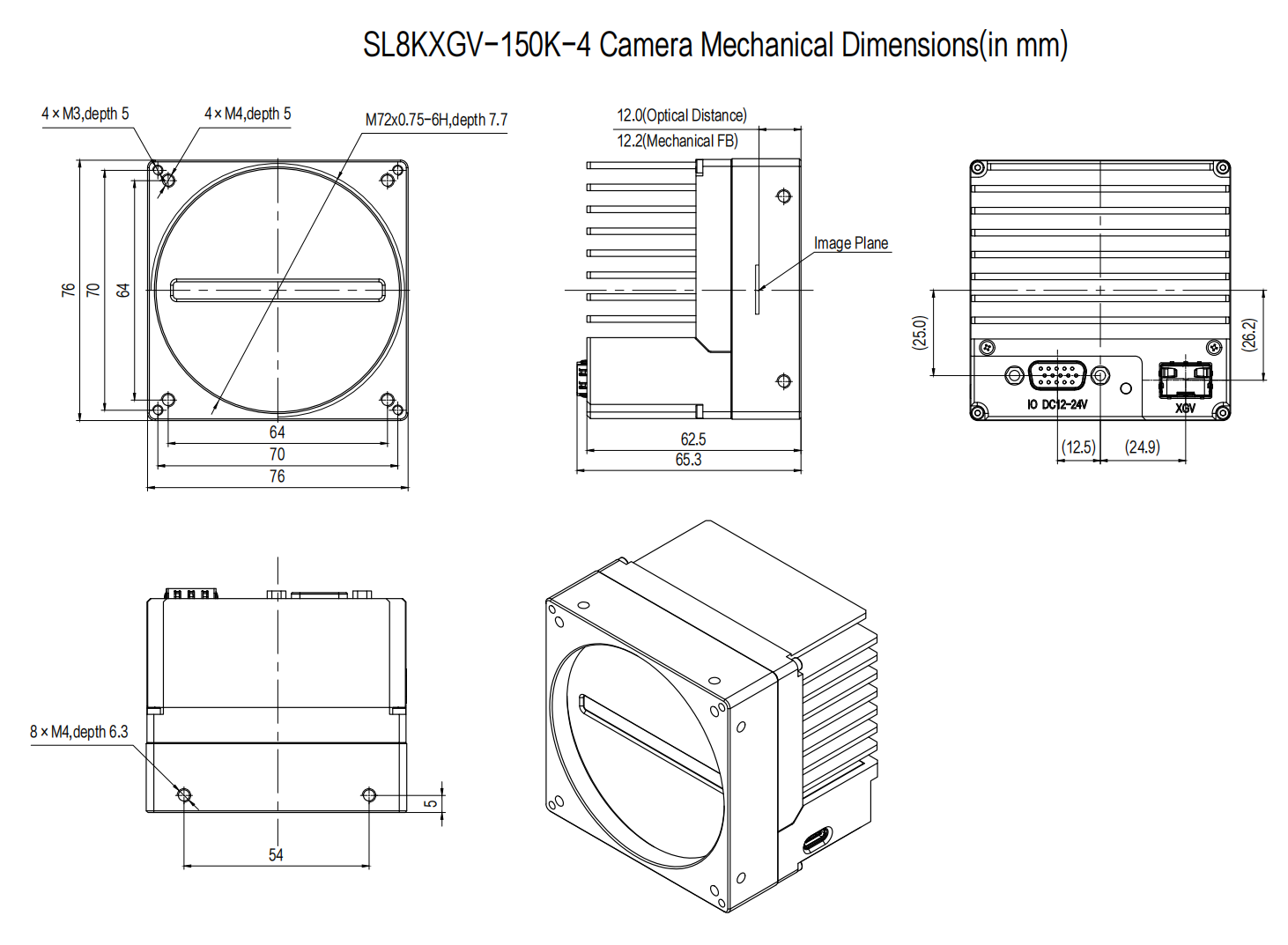

产品尺寸图
