产品规格

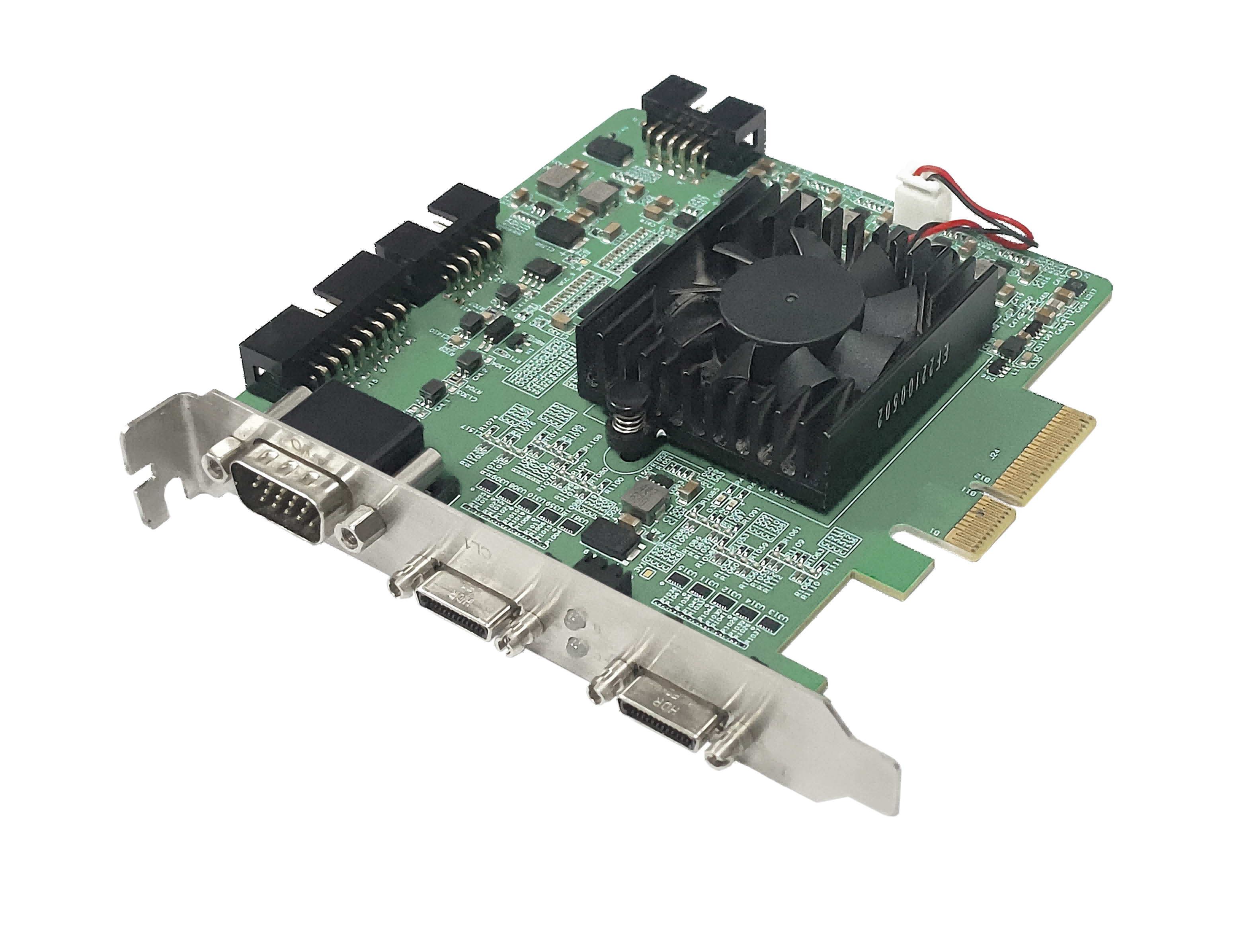

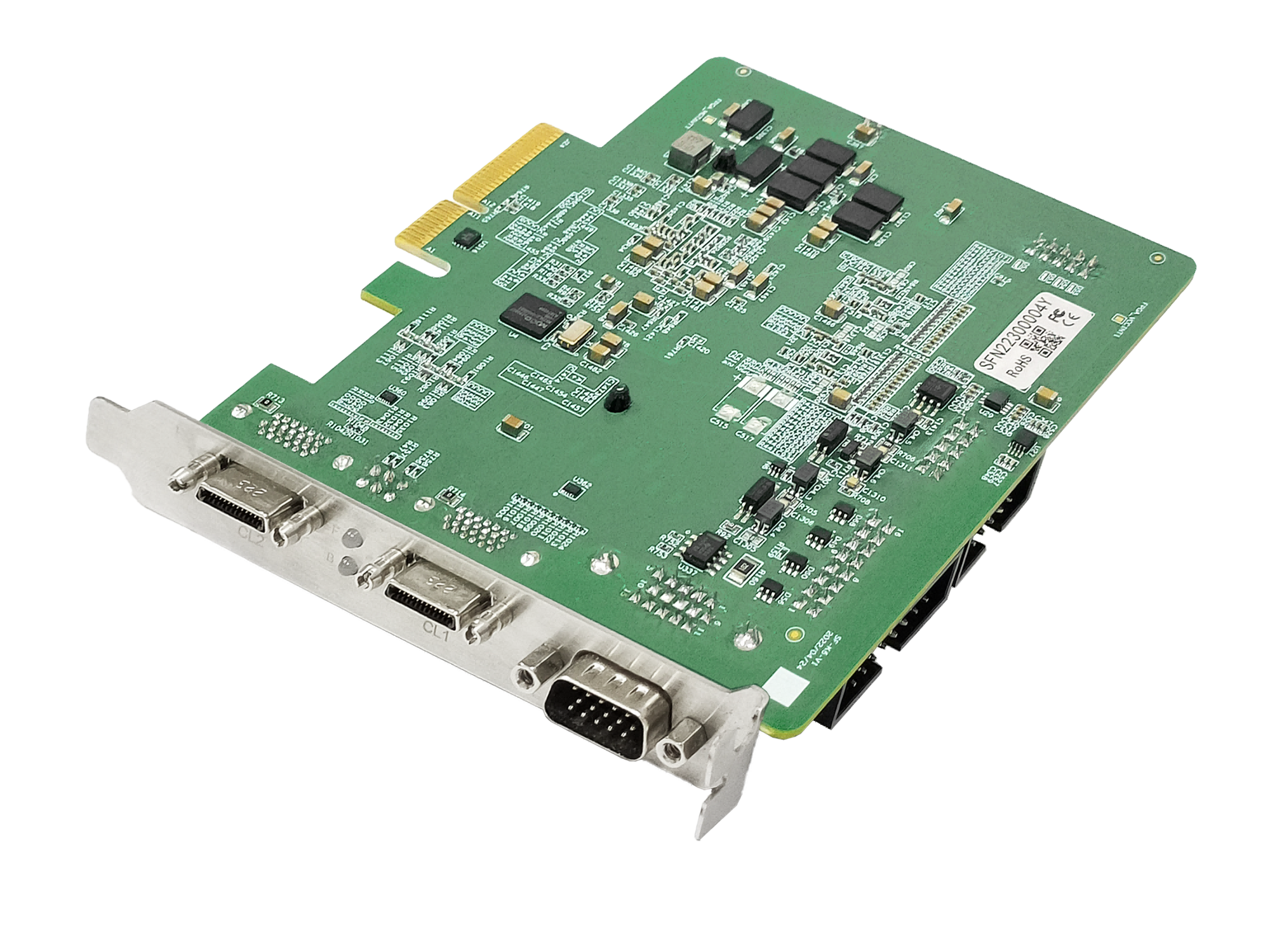

| 型号 | Vulcan-sCL PE4 Full |
| Camera Link 模式 | Base/Medium/Full/Full+ |
| 接口标准 | PCIe Gen 2.0 和 Camera Link 2.0（向下兼容） |
| 像素深度 | 8/10/12/14/16bit |
| Tap 排列 |
1 Tap：8/10/12/14/16bit-Mono/Bayer，8/10bit-RGB/RGBC/BGR/BGRC； 2 Taps：8/10/12/14/16bit-Mono/Bayer，8/10bit-RGB/RGBC/BGR/BGRC； 3 Taps：8/10/12/14/16bit-Mono/Bayer，8bit-RGB/BGR； 4 Taps：8/10/12bit-Mono/Bayer； 8 Taps：8/10bit-Mono/Bayer； 10 Taps：8bit-Mono/Bayer |
| 扫描类型 | 面阵，线阵 |
| 像素时钟 | 20MHz~85MHz |
| 板载内存 | 512MB |
| 数据率 | 850MB/s |
| 主机接口 | PCIe 2.0 x 4 |
| 通讯方式 | 计算机串口通讯，1200~921600bps 波特率 |
| 功耗 | <8.5W |
| 连接器 | MDR |
| 通用输入 |
支持 2 路信号输入（光电隔离）； 电平标准支持 RS422，TTL 和差分输入； 最大频率 68kHz，电平幅值 3.3~24V |
| 编码器输入 | 支持 1 路正交 AB 相输入（光电隔离）;电平标准支持 RS422，TTL 和差分输入;最大频率 2MHz，电平幅值 3.3~24V |
| 通用输出 | 支持 2 路信号输出（光电隔离）;最大频率 40kHz |
| 多卡同步 | 最多支持 4 块采集卡，同步延迟不大于 25ns |
| 固件升级 | 支持固件在线升级 |
| 工作温度 | 0~65℃ |
| 操作系统 | Windows 10/7-64bit/32bit；Linux-64bit；Mac OS |
| 二次开发 | 支持 C，C++，C#的 SDK 开发库 |
| 配置工具 | 提供 GUI 配置工具 |
