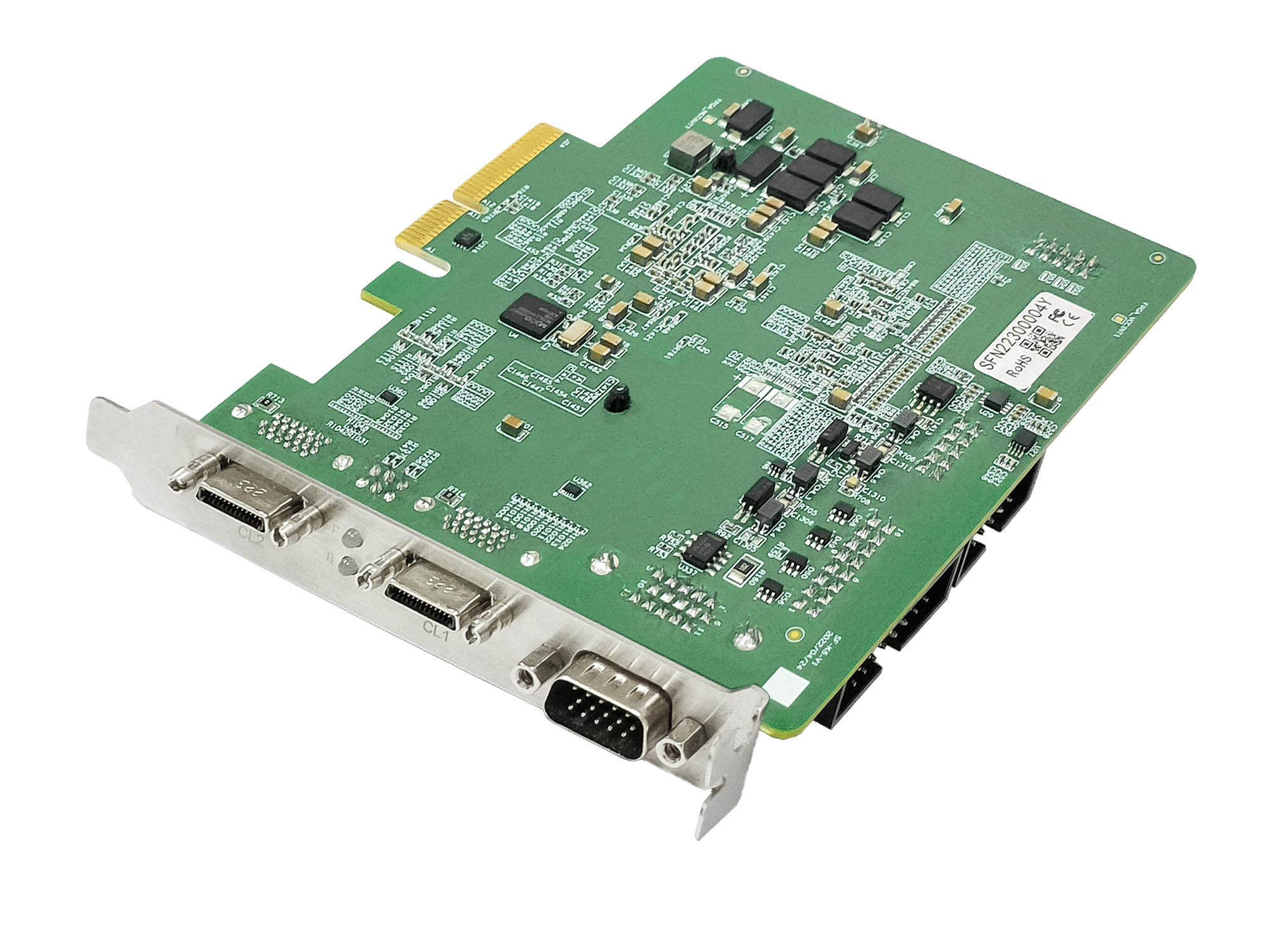

Vulcan-sCL PE4 Full

Base/Medium/Full/Full+ Camera Link 2.0 512 MB板载内存 850 MB/s(max) 面扫描、线扫描

main Features

主要特征

  • 半长基板

  • PCIe Gen 2.0 和 Camera Link 2.0(向下兼容)

  • 支持全部 Camera Link 协议标准 Tap 排列方式

  • 支持 8/10/12/14/16 bit 多种不同像素深度

  • 20-85MHz 像素时钟

  • 采集卡功率<8.5W

  • 最大水平分辨率 64k 像素

  • 支持外部触发信号输入,编码器信号输入以及闪光信号输出

Product specification

产品规格

  • 型号
    Vulcan-sCL PE4 Full
  • Camera Link 模式
    Base/Medium/Full/Full+
  • 接口标准
    Camera Link 2.0
  • 像素深度
    8/10/12/14/16 bit
  • Tap 排列
    1 Tap-8/10/12/14/16-bit Mono/Bayer; 1 Tap-8/10-bit RGB//RGBC/BGR/BGRC; 2 Taps-8/10/12/14/16-bit Mono/Bayer; 2 Taps-8/10-bit RGB/RGBC/BGR/BGRC; 3 Taps-8/10/12/14/16-bit Mono/Bayer; 3 Taps-8-bit RGB/BGR; 4 Taps--8/10/12-bit Mono/Bayer; 8 Taps-8/10-bit Mono/Bayer; 10 Taps-8-bit Mono/Bayer
  • 扫描类型
    面扫描、线扫描
  • 分辨率支持
    水平(min/max):128 像素 / 64k 像素 垂直(min/max):1 行 /(面阵 256M/水平分辨率),(线扫无限制)
  • 像素时钟
    20-85 MHz
  • 板载内存
    512 MB
  • 输出数据率
    850 MB/s(max)
  • 通讯方式
    支持计算机串口通讯,1200-921600bps 波特率
  • 触发输入
    支持 2 路信号输入(光电隔离);最大频率 68kHz; 电平标准支持 RS422 和 TTL 和差分输入(3.3-24V)
  • 编码器输入
    支持 1 路正交 AB 相输入(光电隔离);最大频率 2MHz; 电平标准支持 RS422,TTL 和差分输入(3.3-24V)
  • 板间同步
    支持多卡同步(最多 4 块采集卡),同步延迟不大于 25ns
  • 闪光灯控制
    支持 2 路信号输出(光电隔离),最大频率 40kHz
  • 工作温度
    0-65℃
  • 二次开发
    完整 SDK 开发库,支持 C/C++/C#语言
  • 系统需求
    操作系统:Windows 10/7(64-Bit/32-Bit), Linux 64-Bit, Mac OS 硬件:PCIe 2.0 × 4 Slot
  • 连接器
    SDR
