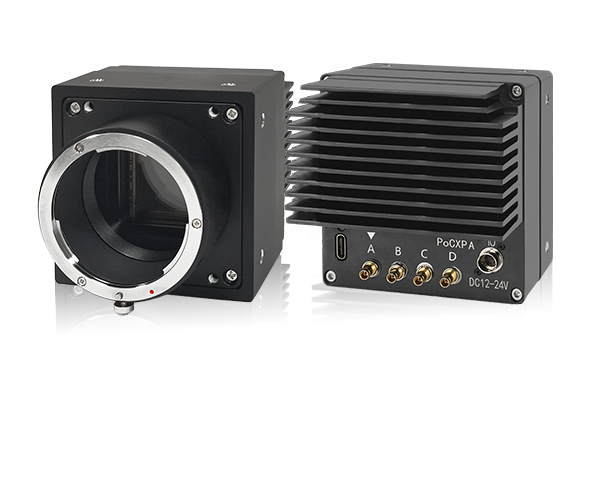

2500 万像素高速面扫描相机(TS25MCXP-85M)

5120 * 5120 黑白 4.5μm * 4.5μm 85fps@8bit;70fps@10bit CoaXPress接口

main Features

主要特征

  • 全局快门 CMOS 图像传感器

  • 全分辨率下最高帧频达 85fps

  • 平场矫正,自动坏像素校正

  • 支持 CoaXPress 1.1.1 协议

Application Field

应用领域

◎ SMT 自动光学检测

◎ 晶圆表面检测

◎ 半导体封装检测

◎ 生物成像

◎ 医学影像

Product specification

产品规格

  • 型号
    TS25MCXP-85M
  • 增益范围
    1/1.26/1.87/3.17x(模拟增益) 0.004-4.000x(数字增益)
  • 名称
    2500 万像素高速面扫描相机
  • 传感器类型
    Global Shutter CMOS
  • 图像模式
    黑白
  • 光学尺寸
    32.58 mm
  • 分辨率
    5120 * 5120
  • 像素大小
    4.5μm * 4.5μm
  • 最大帧率
    85fps@8bit;70fps@10bit
  • 像素位宽
    8/10 bit
  • 动态范围
    ≥59 dB
  • 数据率
    2225 MB/s
  • 触发模式
    外部触发 / 内部自由运行
  • 触发源
    外部 IO / CXP Trigger
  • 曝光控制
    时间设置 / 外部脉宽控制
  • 曝光时间
    2μs - 10s(步长:1μs )
  • 数据接口
    CoaXPress
  • 镜头接口
    F Mount
  • 电源接口
    Hirose HR10A-7R-6PB(Male)
  • 电源规格
    DC12-24V(±10%) 1.5A 或 PoCXP 供电
  • 功耗
    9.5W(DC 供电);10.0W(PoCXP 供电)
  • 外壳尺寸
    75.0mm(W) x 75.0mm(H) x 89.3mm(D)(不含接圈)
  • 运行温度
    0-50℃
  • 储存温度
    -20-75℃
