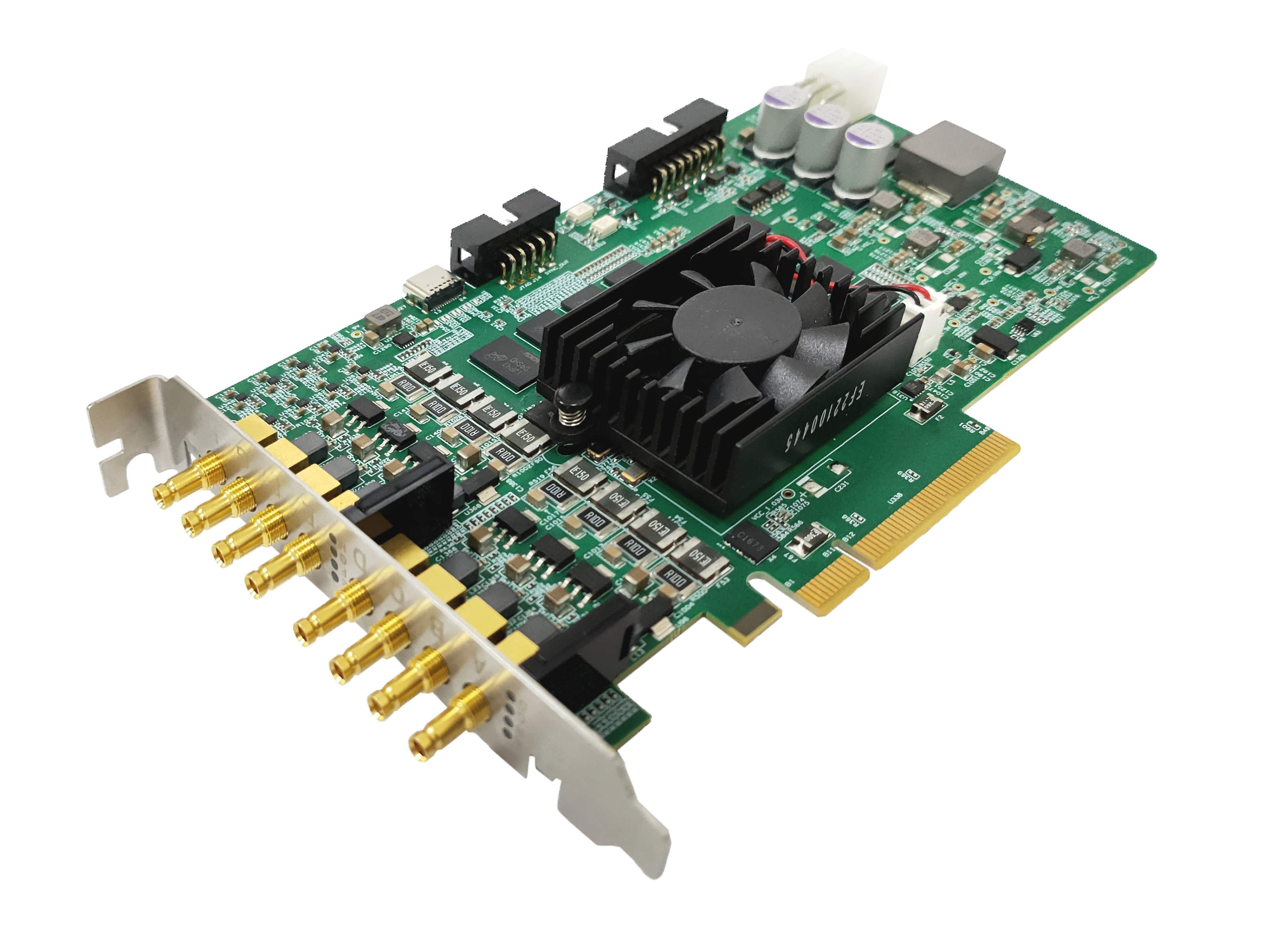

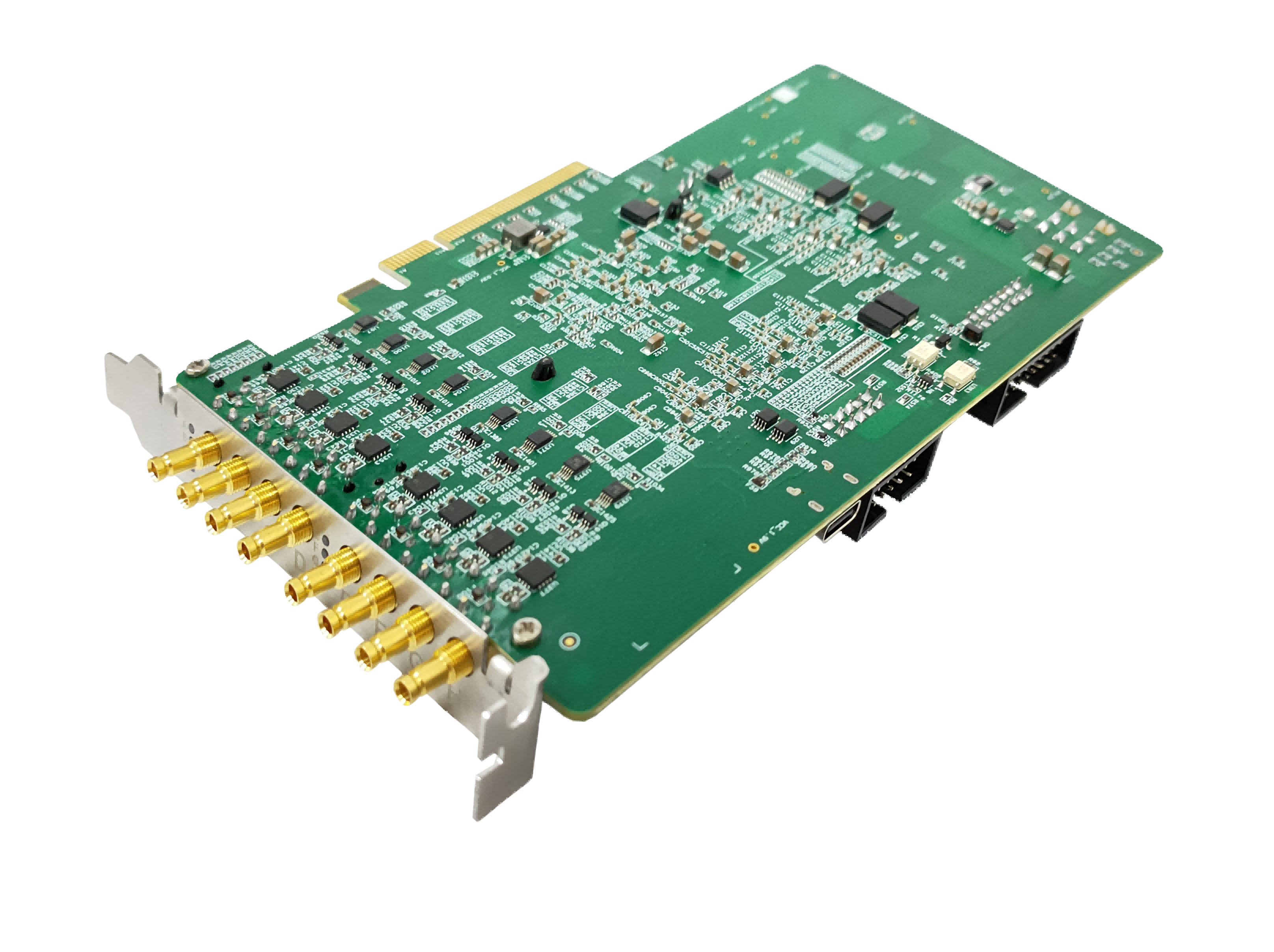

Vulcan-CXP6-8

PCIe Gen3 x 8 支持 2 组 1-4 路 CoaXPress 任意拓扑连接 板载 4GB 大容量图像缓存 面阵,线阵

main Features

主要特征

  • 支持 CoaXPress 相机供电,控制和触发

  • 支持线阵和面阵的单色、Bayer、彩色相机

  • PCIe Gen3 x 8

  • 支持 1.25/2.5/3.125/5/6.25G 高速链路速度

  • 支持 2 组 1-4 路 CoaXPress 任意拓扑连接

  • 支持Windows7/10 32/64bit操作系统;支持Linux操作系统;支持MAC OS

  • 板载 4GB 大容量图像缓存

  • 图像采集速度高达50Gbps,每个链路速度高达6.25Gbps

Product specification

产品规格

  • 型号
    Vulcan-CXP6-8
  • 像素深度
    8/10/12/14/16 bit
  • 像素格式
    Mono/Bayer/RGB/RGBA
  • 板载内存
    4 GB
  • 采集卡拓扑模式
    支持 2 组 1-4 路任意线序的拓扑连接
  • 图像接口
    8 路 DIN 1.0/2.3 CoaXPress with PoCXP
  • 图像速度
    (1.25/2.5/3.125/5/6.25G)* 8
  • 协议支持
    CoaXPress 2.0/2.1; GenCam ; GenTL
  • 采集速度
    38.8Gbps(MAX)
  • PCIE 速度
    PCIe 3.0 * 8
  • PCIE 有效载荷
    128/256 bytes
  • 总线带宽
    6800 MB/s
  • 最多支持相机数量
    8 台
  • 扫描类型
    面阵,线阵
  • 触发输入
    支持2路信号输入(光电隔离);最大频率100kHz; 电平标准支持3.3-24V
  • 编码器输入
    支持一路正交AB相输入;最大频率1MHz; 电平标准支持差分输入1-24V
  • 闪光灯控制
    支持两路信号输出(光电隔离),最大频率 100kHz (外部上拉 3.3-20V)
  • 冷却方式
    风扇冷却
  • 工作温度
    0-55℃
  • 内存管理
    支持循环缓冲;累积帧/行到单个缓冲区;DMA 缓冲区直接填充到系统存储器
  • 系统需求
    系统:Windows 10/7(64-Bit/32-Bit), Linux 64-Bit, Mac OS ;硬件:PCIe 3.0 * 8 Slot
  • GUI
    多相机显示和配置;支持图像保存及加载
