main Features
主要特征
-
卷帘快门CMOS传感器
-
最高分辨率达2600万像素
-
全分辨率最高帧率达36.5fps
-
高灵敏度及低噪声
Application Field
应用领域
◎ 高精度机械测量
◎ FPD、3C组件外观检测
◎ 晶圆表面检测
◎ 电子元器件视觉检测
◎ 天文观测、科学实验等
Product specification
产品规格
-
- 型号

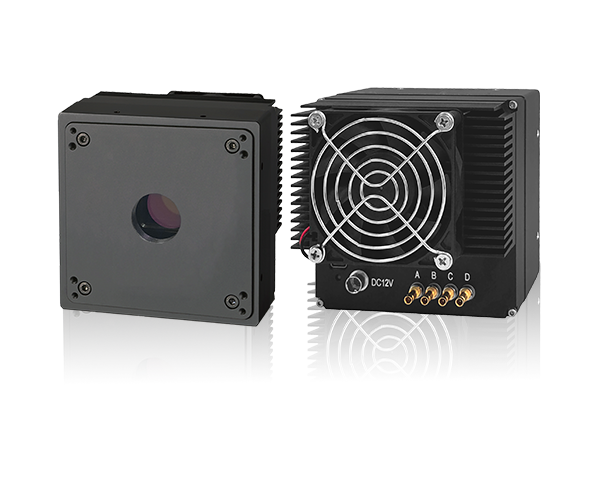

- TTS26MCXP-36M/C
-
- 名称
- 2600万像素制冷工业相机
-
- 传感器类型
- Rolling Shutter CMOS
-
- 图像模式
- 黑白 / 彩色
-
- 光学尺寸
- 28.21 mm
-
- 分辨率
- 8bit：6240 * 4168 ；10/12bit：6208 * 4168
-
- 像素大小
- 3.76μm * 3.76μm
-
- 最大帧率
- 36.5 fps
-
- 像素位宽
- 8/10/12 bit
-
- 动态范围
- ≥76 dB
-
- 数据率
- 1416 MB/s
-
- 触发模式
- 外部触发 / 内部自由运行
-
- 触发源
- 外部 IO / CXP Trigger
-
- 曝光控制
- 时间设置 / 外部脉宽控制
-
- 曝光时间
- 13μs-300s (步长：13μs)
-
- 增益范围
- 0-18dB（模拟增益） 0.01-8.00x（数字增益）
-
- 数据接口
- CoaXPress
-

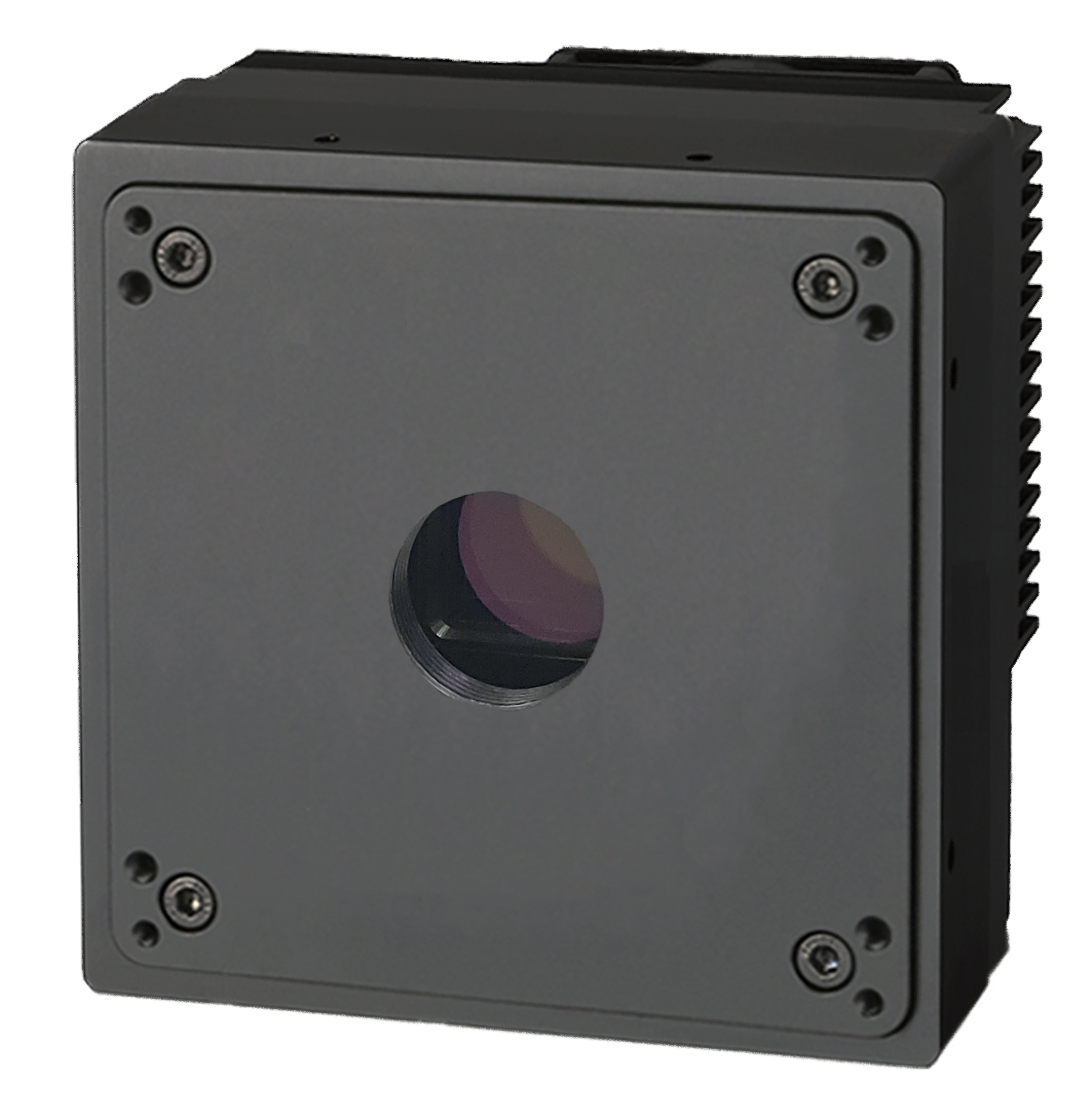

- 镜头接口
- C Mount
-

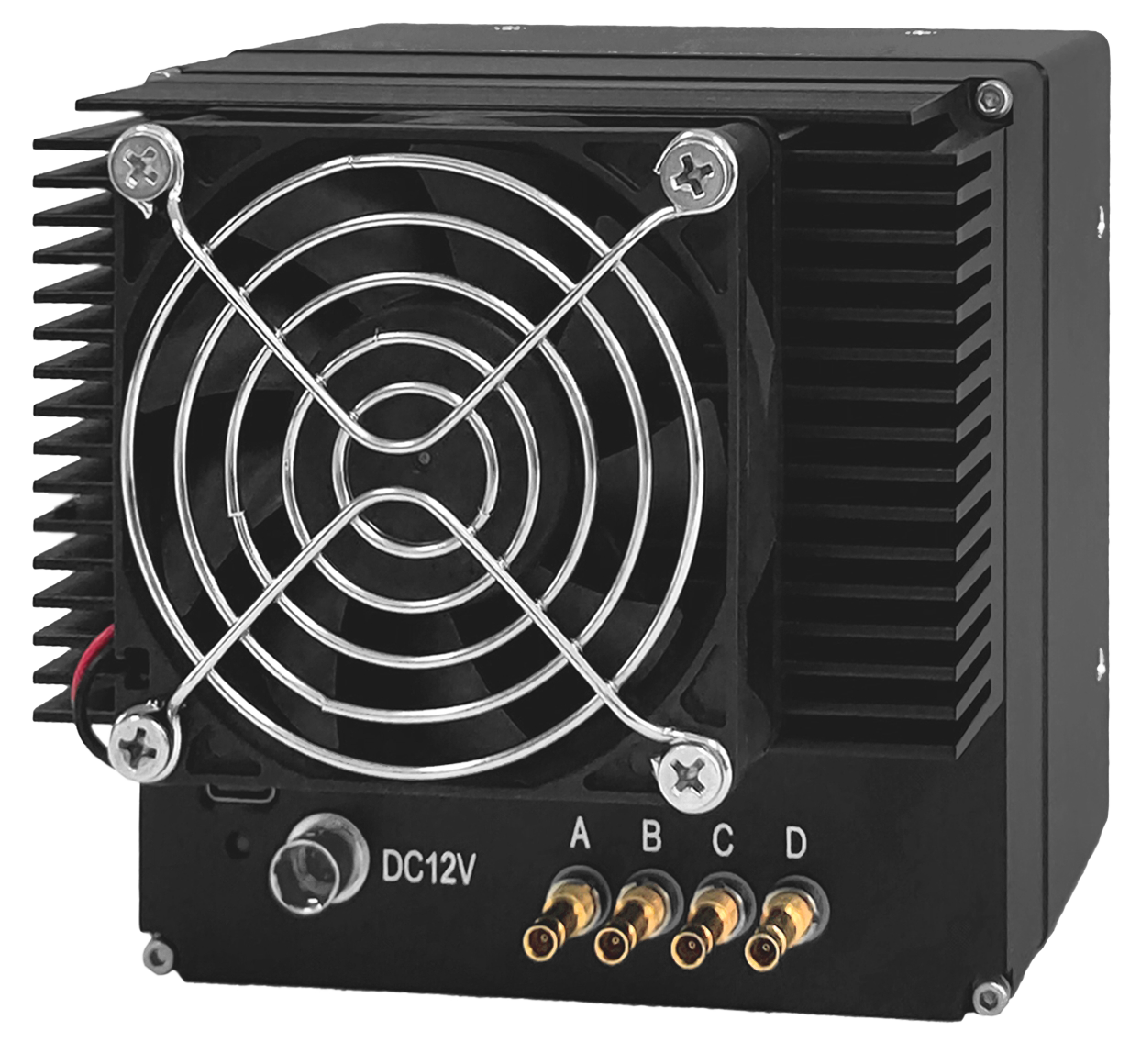

- 电源接口
- Hirose HR10A-7R-6PB(Male)
-
- 电源规格
- DC12V±10% 4A
-
- 冷却方式
- 电制冷（低于环境温度20℃）/ 风扇制冷
-
- 功耗
- 45.0W（TEC打开）；15.0W（TEC关闭）
-
- 外壳尺寸
- 111.0mm(W) x 111.0mm(H) x 103.0mm(D)
-
- 运行温度
- 0-65℃
-
- 储存温度
- -20-75℃
