main Features
主要特征
-
卷帘快门CMOS图像传感器
-
4600 万像素分辨率
-
2.5fps(5fps with SAccel™)
-
高灵敏度及低噪声
Application Field
应用领域
◎ 高精度机械测量
◎ FPD、3C组件外观检测
◎ 晶圆表面检测
◎ 电子元器件视觉检测
◎ 天文观测、科学实验等
Product specification
产品规格
-

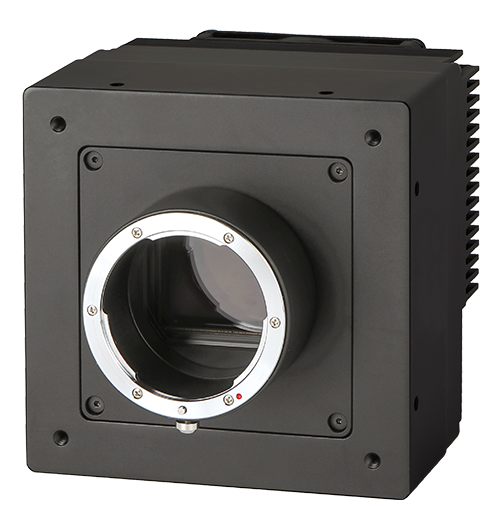

- 型号
- TTS46MGV-5M
-
- 名称
- 4600万像素制冷工业相机
-
- 传感器类型
- Rolling Shutter CMOS
-
- 图像模式
- 黑白
-
- 光学尺寸
- 22.91 mm
-
- 分辨率
- 8192 * 5556
-
- 像素大小
- 2.315μm * 2.315μm
-
- 最大帧率
- 2.5fps(5fps with SAccel™)
-
- 像素位宽
- 8 bit
-
- 动态范围
- ≥53.5 dB
-
- 数据率
- 113 MB/s（非压缩模式）；227 MB/s（压缩模式）
-
- 触发模式
- 外部触发 / 内部自由运行
-
- 触发源
- 外部 IO/软件触发
-
- 曝光控制
- 时间设置 / 外部脉宽控制
-
- 曝光时间
- 1406μs - 10s
-
- 增益范围
- 0-64dB（模拟增益）
0.01-8.00x（数字增益） -
- 镜头接口
- F Mount / EF Mount
-
- 数据接口
- GigE Vision
-
- 电源接口
- Hirose HR10A-7R-6PB(Male)
-
- 电源规格
- DC12V±10% 4.5A
-
- 功耗
- 35.5W（TEC打开）；10.8W（TEC关闭）
-

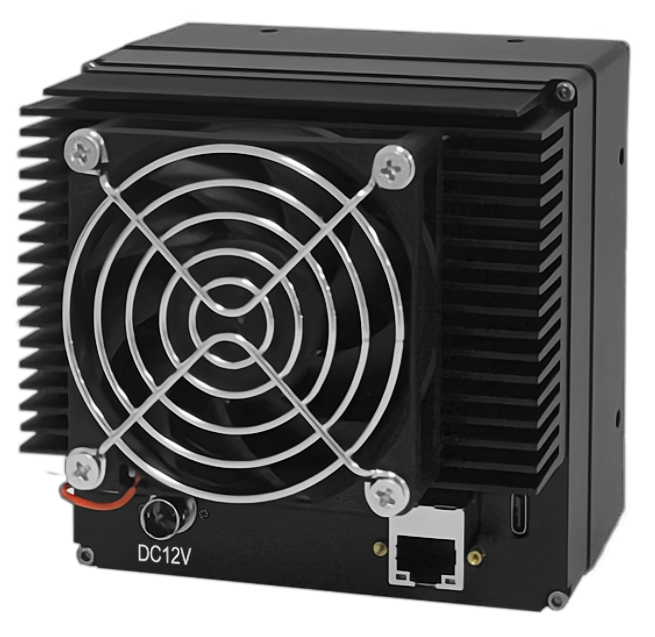

- 冷却方式
- 电制冷（低于环境温度20℃）/ 风扇制冷
-
- 外壳尺寸
- 111.0mm(W) x 111.0mm(H) x 90.5mm(D)（不含接圈）
-
- 运行温度
- 0-55℃
-
- 储存温度
- -20-75℃
