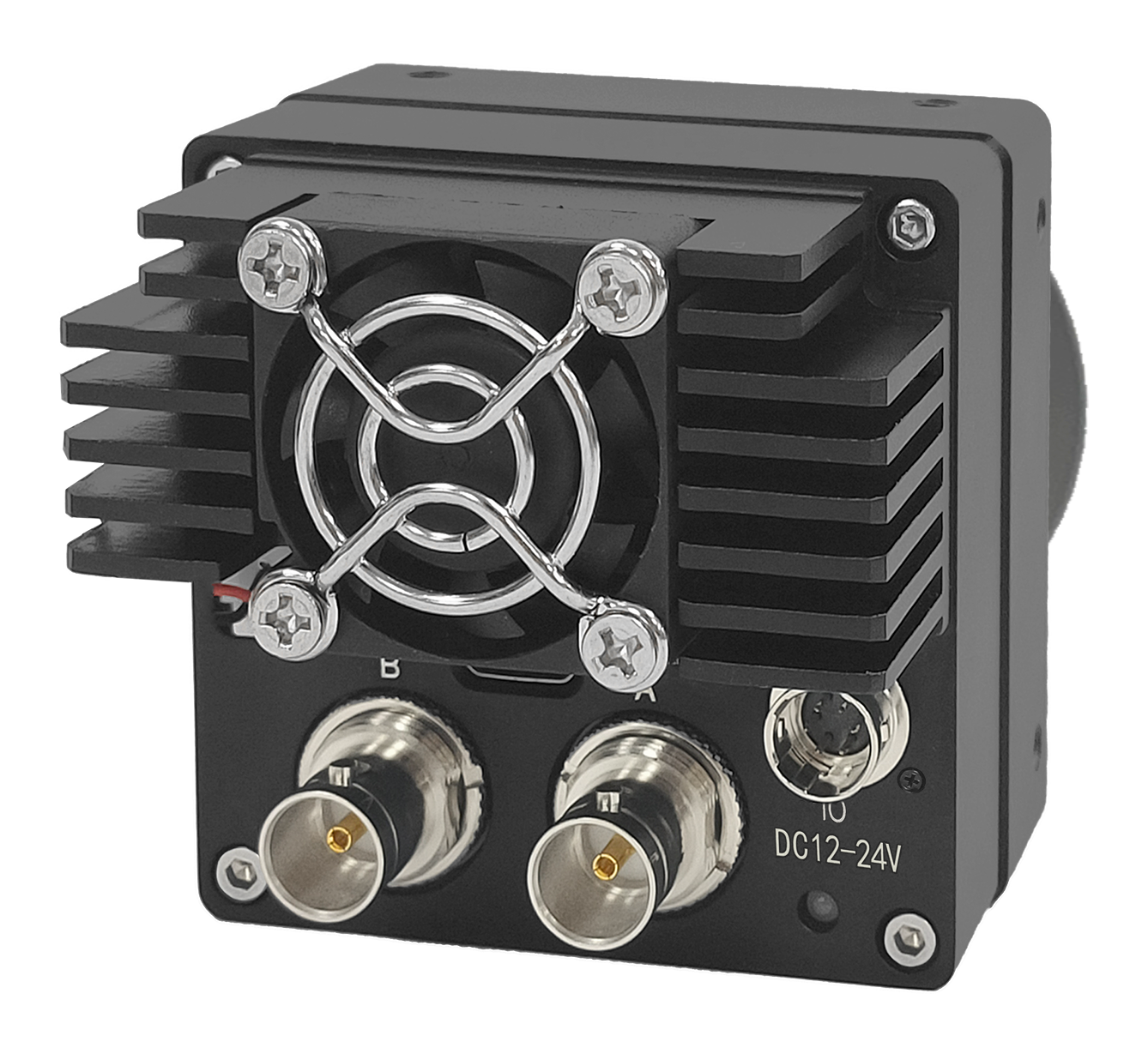

3100万像素工业相机(TS31MSCXP-35M/C)

6464 * 4852 35.85fps@8bit,30.57fps@10bit,25.52fps@12bit 3.45μm * 3.45μm CoaXPress BNCx2

main Features

主要特征

  • 全局快门CMOS传感器

  • 3100 万像素分辨率

  • 全分辨率最高帧率达35fps

  • 像素合并、自动坏像素校正、平场校正、自动白平衡

Application Field

应用领域

◎ 高精度机械测量

◎ FPD、3C组件外观检测

◎ 晶圆表面检测

◎ 电子元器件视觉检测

◎ 天文观测、科学实验等


Product specification

产品规格

  • 型号
    TS31MSCXP-35M/C
  • 名称
    3100万像素工业相机
  • 传感器类型
    Global Shutter CMOS
  • 图像模式
    黑白 / 彩色
  • 光学尺寸
    27.88 mm
  • 分辨率
    6464 * 4852
  • 像素大小
    3.45μm * 3.45μm
  • 最大帧率
    35.85fps@8bit,30.57fps@10bit,25.52fps@12bit
  • 像素位宽
    8/10/12 bit
  • 动态范围
    ≥70.8dB
  • 数据率
    1200 MB/s
  • 触发模式
    外部触发 / 内部自由运行
  • 触发源
    外部 IO / CXP Trigger
  • 曝光控制
    时间设置 / 外部脉宽控制
  • 曝光时间
    5μs-10s(步长:6μs)
  • 增益范围
    0-24dB(模拟增益)
    0.004-8.000x(数字增益)
  • 镜头接口
    M42 * 1
  • 数据接口
    CoaXPress BNCx2
  • 电源接口
    Hirose HR10A-7R-6PB(Male)
  • 电源规格
    DC12-24V(±10%) 2A 或 PoCXP 供电
  • 功耗
    12.3W(DC 供电)或 12.4W(PoCXP 供电)
  • 外壳尺寸
    62.0mm(W) x 62.0mm(H) x 62.18mm(D)(不含接圈)
  • 运行温度
    0-55℃
  • 储存温度
    -20-75℃
Download

资料下载
