main Features
主要特征
-
Rolling Shutter CMOS
-
最高分辨率可达2000万像素
-
压缩模式下最高帧率9fps
-
高灵敏度及低噪声
Application Field
应用领域
◎ 工业视觉定位
◎ 尺寸快速测量
◎ 各种工业场景表面检测
Product specification
产品规格
-

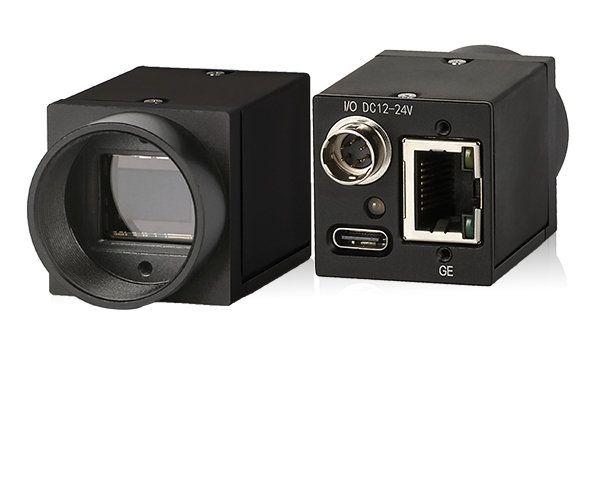

- 型号
- TS20MSGV-9M/C
-
- 名称
- 2000万像素工业面扫描相机
-
- 传感器类型
- Rolling Shutter CMOS
-
- 图像模式
- 黑白 / 彩色
-
- 光学尺寸
- 15.98 mm
-
- 分辨率
- 5544 * 3688
-
- 像素大小
- 2.4μm * 2.4μm
-
- 最大帧率
- 6fps（9fps with SAccel™）
-
- 数据格式
- 黑白相机：Mono8/10/10p/12/12p 彩色相机：Bayer8/10/10p/12/12p
-
- 动态范围
- ≥71 dB
-
- 数据率
- 123 MB/s
-
- 触发模式
- 外部触发 / 内部自由运行
-
- 触发源
- 软件触发 / 外部 IO
-
- 曝光控制
- 时间设置 / 外部脉宽控制
-
- 曝光时间
- 1μs-10s（步长：1μs）
-
- 增益范围
- 0-24dB（模拟增益） 0.004-8.000x（数字增益）
-
- 数据接口
- GigE Vision
-
- 镜头接口
- C Mount
-
- 电源接口
- Hirose HR10A-7R-6PB(Male)
-
- 电源规格
- DC12-24V(±10%) 1A
-
- 功耗
- 3.0 W
-
- 外壳尺寸
- 29.0mm(W) x 29.0mm(H) x 43.59mm(D)（不含接圈）
-
- 运行温度
- 0-50℃
-
- 储存温度
- -20-75℃
