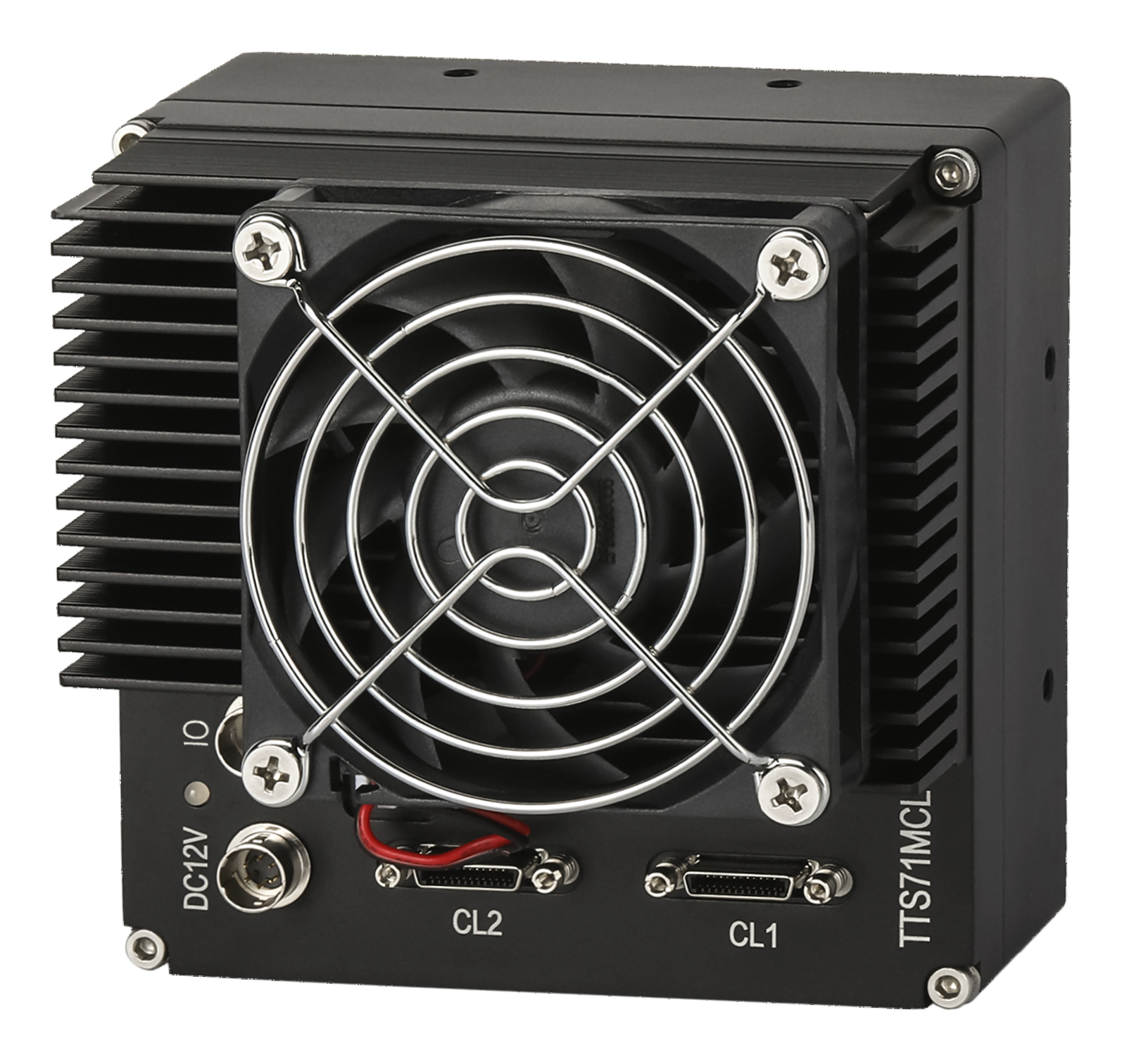

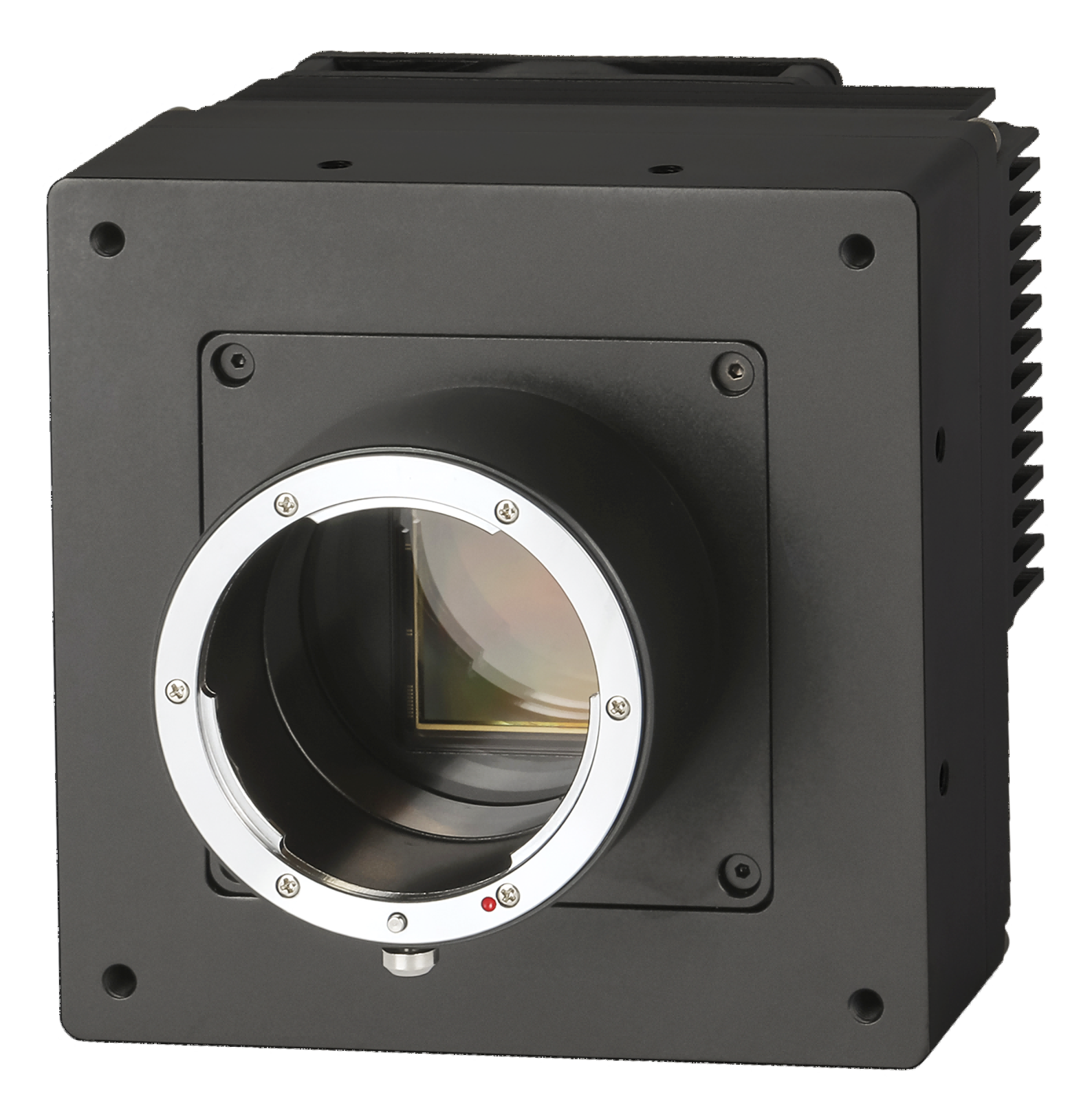

7100 万像素制冷工业相机
(TTS71MCL-4M)

10000 * 7096 黑白 3.1μm * 3.1μm 4.2 fps Camera Link接口

main Features

主要特征

  • 卷帘快门 CMOS 传感器

  • 全分辨率最高帧率达 4fps

  • 缺陷像素校正、平场校正、暗场校正

  • 丰富的曝光控制模式,Camera Link 标准接口

Application Field

应用领域

◎ 高精度机械测量

◎ FPD、3C 组件外观检测

◎ 晶圆表面检测

◎ 电子元器件视觉检测

◎ 天文观测、科学实验等

Product specification

产品规格

  • 型号
    TTS71MCL-4M
  • 名称
    7100 万像素制冷工业相机
  • 传感器类型
    Rolling Shutter CMOS
  • 图像模式
    黑白
  • 光学尺寸
    38.01 mm
  • 分辨率
    10000 * 7096
  • 像素大小
    3.1μm * 3.1μm
  • 最大帧率
    4.2 fps
  • 像素位宽
    8/10/12 bit
  • 动态范围
    ≥63 dB
  • 数据率
    328 MB/s
  • 触发模式
    外部触发 / 内部自由运行
  • 触发源
    外部 IO / Camera Link CC
  • 曝光控制
    时间设置 / 外部脉宽控制
  • 曝光时间
    95μs - 8.34s(步长:1μs)
  • 增益范围
    0-12dB(模拟增益) 0.01-8.00x(数字增益)
  • 数据接口
    Camera Link
  • 镜头接口
    F Mount
  • 电源接口
    Hirose HR10A-7R-6PB(Male)
  • 电源规格
    DC12V±10%。 4A
  • 功耗
    30.0 W
  • 冷却方式
    电制冷(低于环境温度 25℃)/ 风扇制冷
  • 外壳尺寸
    105.0mm(W) x 105.0mm(H) x 81.0mm(D)(不含接圈)
  • 运行温度
    0-50℃(建议运行温度 25±5℃)
  • 储存温度
    -20-75℃
